Chống sét cho bệnh viện là giải pháp kỹ thuật tích hợp đồng bộ giữa bảo vệ chống sét đánh thẳng, chống sét lan truyền (nguồn điện và tín hiệu) và hệ thống nối đất liên kết đẳng thế, nhằm đảm bảo an toàn tuyệt đối cho tính mạng con người, duy trì liên tục nguồn điện cho các thiết bị y tế sinh tồn và bảo vệ các hệ thống chẩn đoán hình ảnh, điều khiển tinh vi trong bệnh viện.
Khác với các công trình dân dụng thông thường, bệnh viện thuộc nhóm công trình có yêu cầu cấp độ an toàn cao nhất (Level I hoặc II theo IEC 62305, TCVN 9385) do chứa nhiều máy móc nhạy cảm (MRI, CT Scanner, máy thở, máy chạy thận) và bệnh nhân không thể tự sơ tán khi xảy ra sự cố.
Chống sét cho bệnh viện quan trọng như thế nào?
Bệnh viện là công trình có mật độ thiết bị điện và điện tử rất cao. Hệ thống điện có thể phục vụ máy xét nghiệm, máy theo dõi bệnh nhân, thiết bị chẩn đoán hình ảnh, hệ thống phòng mổ, máy chủ, mạng dữ liệu, điều hòa chính xác và nhiều thiết bị quan trọng khác.
Một sự cố quá áp không chỉ gây thiệt hại tài sản mà còn có thể ảnh hưởng đến tính liên tục của hoạt động bệnh viện. Vì vậy, chống sét cho bệnh viện cần được thiết kế theo hướng bảo vệ nhiều lớp.
Xung quá áp có thể xâm nhập bệnh viện bằng những đường nào?
Không chỉ đường điện là nguồn nguy hiểm. Xung có thể liên quan đến:
- Nguồn điện trung thế/hạ thế.
- Đường cấp điện ngoài nhà.
- Hệ thống điều khiển.
- Mạng viễn thông.
- Camera.
- Anten.
- Hệ thống BMS.
- Các tuyến cáp đi giữa các tòa nhà.
Vì vậy, việc chỉ lắp một SPD tại tủ điện tổng chưa chắc đã bảo vệ toàn bộ thiết bị y tế.
SPD Prosurge trong hệ thống điện bệnh viện
Dòng PSP347S42M/T1CTA có khả năng chịu xung tối đa 200kA/pha và được catalogue phân loại Type 1. PSP347Y42M/T2FCTA là cấu hình 3 pha Wye, 200kA/pha và Type 2 theo catalogue dòng PSP.
Một số cấu hình Prosurge còn tích hợp bộ đếm xung sét, đèn báo trạng thái và chức năng lọc EMI/RFI tùy model/cấu hình.
Tại sao bệnh viện nên chú trọng phối hợp SPD?
Một bệnh viện có nhiều tủ điện phân phối. Nếu chỉ bảo vệ ở một vị trí, xung vẫn có thể xuất hiện tại các nhánh điện ở phía sau.
Giải pháp thường cần xem xét:
- SPD cấp nguồn tổng.
- SPD tại tủ phân phối.
- SPD tại các tủ cấp cho tải quan trọng.
- SPD cho đường truyền tín hiệu.
- Hệ thống tiếp địa.
- Liên kết đẳng thế.
Việc phối hợp các tầng SPD phải dựa trên thiết kế thực tế và thông số của từng thiết bị.

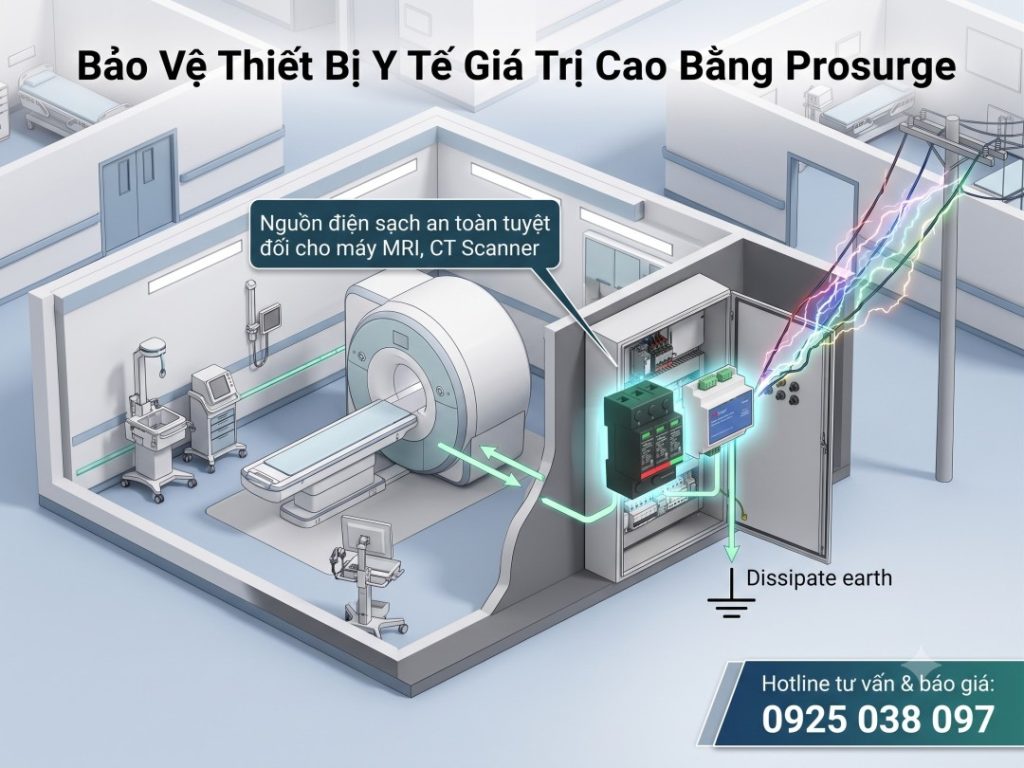

Bảo vệ phòng máy và thiết bị y tế
Các phòng có thiết bị giá trị cao cần được đánh giá riêng. Cần xác định đường cấp điện, vị trí tủ điện, chiều dài cáp và các tuyến tín hiệu liên quan.
Đặc biệt, không nên xem SPD là thiết bị thay thế cho hệ thống chống sét trực tiếp.
Kết luận
Chống sét thiết bị y tế cần được xem là một phần của chiến lược bảo vệ tính liên tục của hệ thống điện bệnh viện. SPD công suất cao chỉ phát huy hiệu quả khi được lựa chọn đúng điện áp, đúng sơ đồ nối đất và lắp đặt đúng kỹ thuật.
