Cầu chì DC 32A 1000VDC

Cầu chì DC 32A 1000VDC, Cầu chì 1000v FDS-32-32, Feeo, Fuse DC 32A 1000V, Cầu chì năng lượng mặt trời 32A 1000V, Cầu chì DC gPV , cầu chì DC cho hệ thống PV

Thông số kỹ thuật chính (FDS-32-32)

• Mã sản phẩm: FDS-32-32 (hoặc FDS-32B-32 tùy phiên bản)
• Hãng sản xuất: Feeo Electric
• Điện áp định mức: 1000V DC
• Dòng điện định mức: 32A
• Kích thước ruột cầu chì: 10 × 38 mm (loại gPV tiêu chuẩn cho solar)
• Dòng cắt tối đa (Breaking Capacity): 32kA ~ 33kA (tùy tài liệu, thường 32kA theo catalog chính hãng)
• Tiêu chuẩn: IEC/EN 60269, UL248-1 (phù hợp cho photovoltaic)
• Lớp hoạt động: gPV (dành riêng cho bảo vệ hệ thống pin mặt trời, có khả năng ngắt dòng ngược và dòng lỗi thấp)
• Số cực: 1P (thường lắp trên ray DIN)
• Nhiệt độ làm việc: -30°C ~ +70°C
• Độ cao lắp đặt: ≤ 3200m
• Kết nối: Dây 2.5 – 10 mm²
• Mức bảo vệ: IP32
• Trọng lượng: Ruột cầu chì khoảng 0.011 kg, đế khoảng 0.07 kg

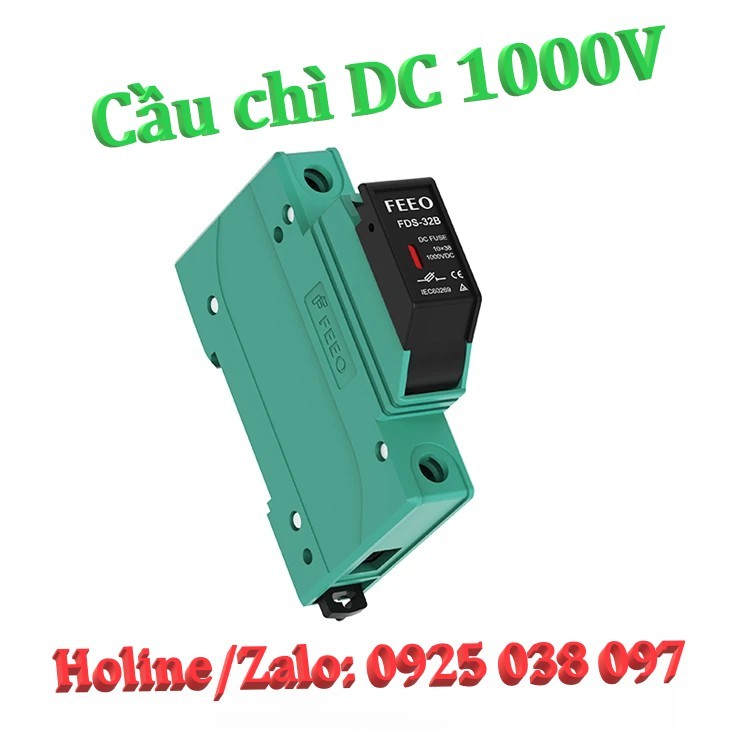

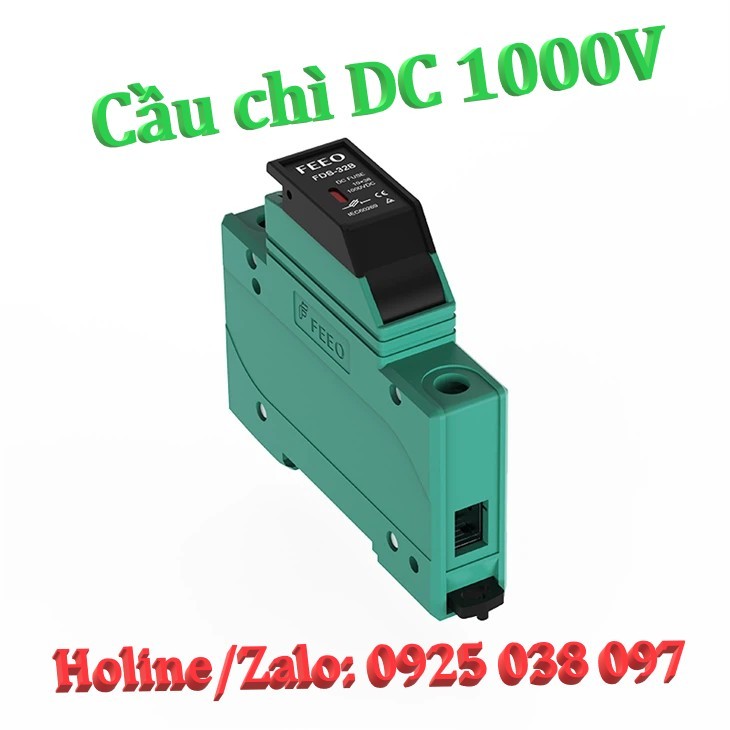

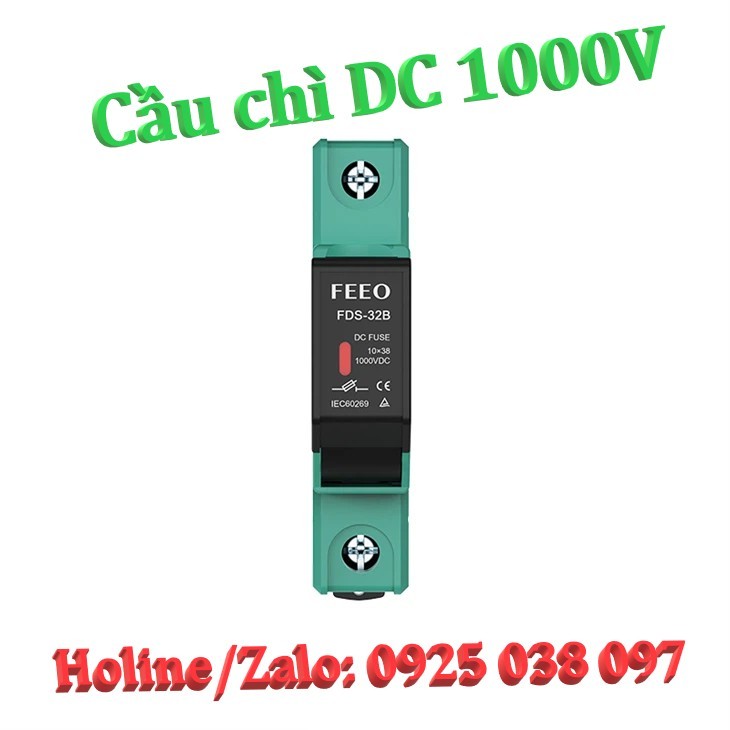

Đế cầu chì (fuse holder) FDS-32 có đèn LED báo cháy (indicator light) để dễ dàng nhận biết khi cầu chì bị đứt.

Ứng dụng Cầu chì DC 32A 1000V trong tủ combiner box

• Mỗi chuỗi pin mặt trời lắp 1 cầu chì 32A (thường ở cực dương).
• Trong combiner box 4-8 strings, sẽ có nhiều cầu chì 32A riêng biệt.
• Kết hợp với: Aptomat DC (MCB) đầu ra, chống sét (SPD), cầu dao DC.
• Công thức chọn dòng cầu chì gợi ý: ≥ 1.56 × Isc (dòng ngắn mạch của chuỗi pin). 32A phù hợp với hầu hết panel 400-600W hiện nay.

Tác dụng chính của Cầu chì DC 32A 1000V

• Bảo vệ quá dòng và ngắn mạch: Khi dòng điện vượt quá giá trị định mức (do ngắn mạch, quá tải, hoặc lỗi hệ thống), dây chì bên trong sẽ nóng chảy nhanh chóng, làm đứt mạch điện. Điều này ngăn chặn dòng điện tiếp tục chảy, tránh hư hỏng thiết bị, cháy nổ hoặc quá nhiệt dây dẫn.
• Ngăn ngừa hỏa hoạn và tai nạn điện: Cầu chì giúp hạn chế nguy cơ cháy nổ do dòng điện quá lớn gây nóng dây dẫn hoặc linh kiện.
• Bảo vệ thiết bị và hệ thống: Đặc biệt quan trọng trong các hệ thống có nguồn DC liên tục như pin mặt trời, bộ lưu điện (UPS), xe điện, hệ thống pin lithium, inverter, v.v.

Tại sao cầu chì DC khác với cầu chì AC?

Dòng điện một chiều (DC) không có điểm zero-crossing (điểm zero) như dòng xoay chiều (AC), nên hồ quang điện (arc) khi ngắt mạch khó dập tắt hơn. Do đó:

• Cầu chì DC được thiết kế đặc biệt (thường có thân dài hơn, chứa cát silica hoặc arc chute để dập hồ quang nhanh chóng).
• Không nên dùng cầu chì AC thay cho DC vì có nguy cơ hồ quang duy trì, gây cháy nổ hoặc không ngắt được mạch.

Ứng dụng phổ biến của Cầu chì DC 32A 1000V

Hệ thống điện mặt trời (Solar PV): Bảo vệ từng chuỗi pin (PV string/array), inverter, bộ điều khiển sạc, tủ phân phối. Giúp chống dòng ngược, ngắn mạch giữa các tấm pin.

• Hệ thống pin lưu trữ (Battery Energy Storage): Bảo vệ pin lithium, BMS (Battery Management System).
• Ô tô, xe máy điện, xe điện: Bảo vệ mạch sạc, đèn, motor.
• Hệ thống điện DC công nghiệp, viễn thông, UPS.
