Thiết bị cắt lọc sét 3 pha 100kA/pha, 50kA/mode Prosurge PSP347Y22M/T2FCTA

Trong các hệ thống điện công nghiệp và tòa nhà hiện đại, xung sét lan truyền và nhiễu sóng hài là những “kẻ giết người thầm lặng” đối với các thiết bị điện tử nhạy cảm. Để giải quyết triệt để nguy cơ này, tủ cắt lọc sét 3 pha 100kA Prosurge PSP347Y22M/T2FCTA nổi lên như một giải pháp bảo vệ đầu nguồn cao cấp, đáp ứng các tiêu chuẩn an toàn khắt khe nhất của Mỹ (UL).

CCLĐ Thiết bị chống sét lan truyền 3pha, lắp song song:
– MOV
– Dòng cắt sét (8/20µs): 40kA/pha
– Dòng cắt sét (10/350µs): 10kA/pha
– Cắt được các dạng xung sét: 8/20µs và 10/350µs
– Độ nhạy đáp: <5ns
– SCCR: 200KArns
– Cổng (Stero jack) để nối đến thiết bị kiểm tra (lỗi nguồn, mất pha và hỏng thiết bị) của nhà sản xuất (Thiết bị kiểm tra RMP)
– Đèn báo Led hoạt động của thiết bị

Chống sét lan truyền 3pha, lắp song song:
– 8/20µs: 25kA/mode (L-N) và 50kA/pha,20kA (N-PE),
– 10/350µs: 25kA/mode (L-N) và 10kA/pha,3kA (N-PE),
– Độ nhạy <5ns
– STERO JACK, IP66, SCCR: 200KArns, led, MCB

Title

Thông số kỹ thuật	Giá trị
Loại thiết bị	Thiết bị cắt sét lan truyền type 1 (type 1+2)
Cách lắp đặt, đấu nối	Lắp song song
Tính tương thích với mạng điện	TN-C, TN-C-S, TN-S, TT.
Chế độ bảo vệ	3 pha 3P+N / PE
Điện áp định mức Un	220/380V AC 50Hz
Tích hợp tiếp điểm cảnh báo từ xa	Có
Điện áp hoạt động liên tục (Max Continuous Operating Voltage) Uc	275VAC
Dòng cắt sét xung 10/350us (Impulse Discharge Current) Iimp
Dòng cắt sét tổng 8/20us ( Total Discharge Current ) Itotal	400kA
Dòng cắt sét cực đại 8/20μs (Max Discharge Current) Imax	100kA

LH tư vấn thiết bị chống sét

Thông tin chi tiết

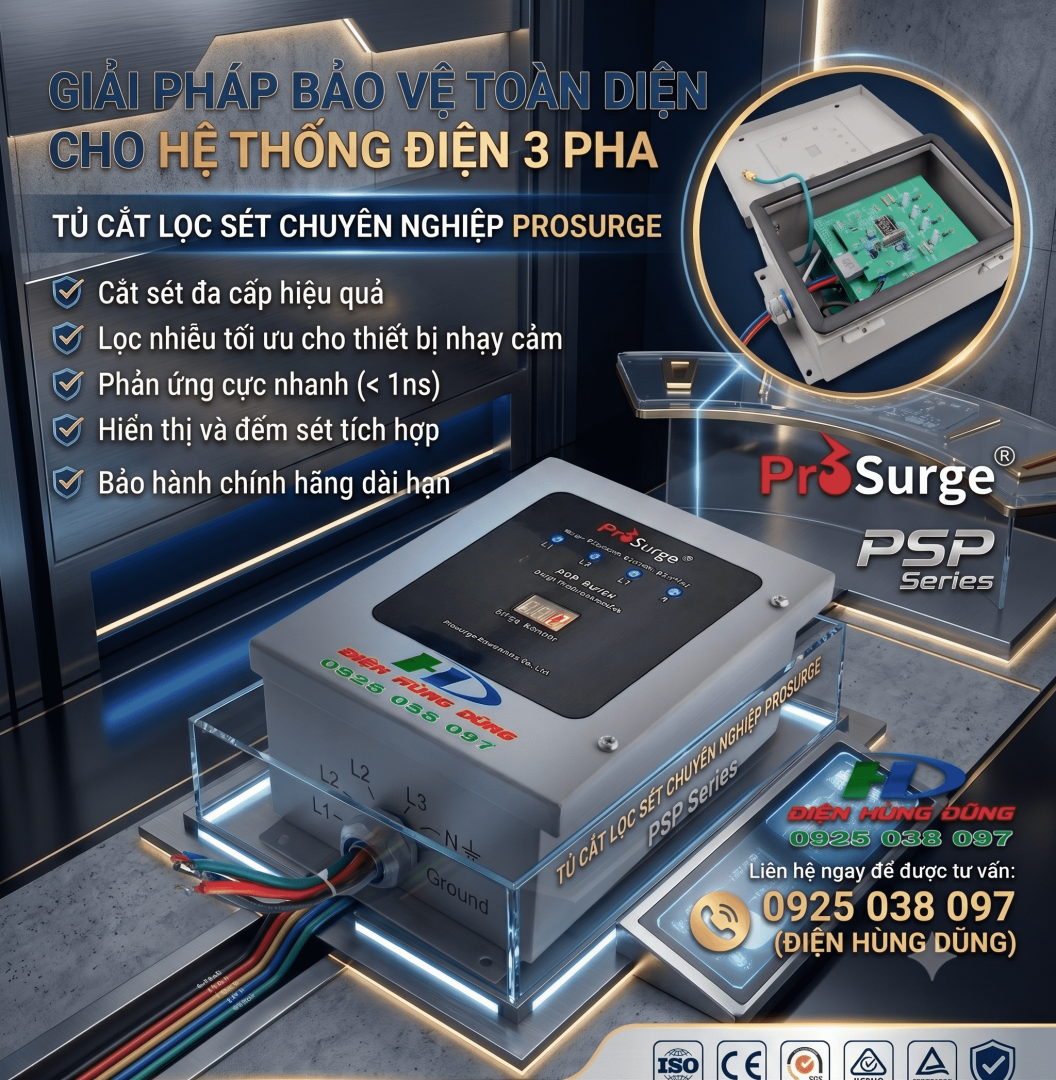

Tủ Cắt Lọc Sét 3 Pha 100kA Prosurge PSP347Y22M/T2FCTA – Giải Pháp Bảo Vệ Nguồn Điện Toàn Diện

Xem nhanh ẩn

1 Tủ Cắt Lọc Sét 3 Pha 100kA Prosurge PSP347Y22M/T2FCTA – Giải Pháp Bảo Vệ Nguồn Điện Toàn Diện

1.1 1. Ý nghĩa mã ký hiệu Prosurge PSP347Y22M/T2FCTA là gì?

1.2 2. Thông số kỹ thuật chi tiết của Prosurge PSP347Y22M/T2FCTA

1.3 3. Các tính năng vượt trội của model Prosurge PSP347Y22M/T2FCTA

1.3.1 Công nghệ PTMOV độc quyền chống cháy nổ

1.3.2 Bộ lọc xung nhiễu cao cấp EMI/RFI

1.3.3 Giám sát trực quan với bộ đếm sét tích hợp

1.4 4. Ứng dụng thực tế của thiết bị

1.5 5. Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

1.6 Mua Prosurge PSP347Y22M/T2FCTA chính hãng ở đâu?

Hãy cùng tìm hiểu chi tiết về cấu tạo, thông số kỹ thuật và những lý do vì sao doanh nghiệp của bạn nên lựa chọn model chống sét chuyên dụng này.

1. Ý nghĩa mã ký hiệu Prosurge PSP347Y22M/T2FCTA là gì?

Để giúp kỹ sư cơ điện dễ dàng lựa chọn, thương hiệu Prosurge (Mỹ) đã chuẩn hóa cấu trúc mã sản phẩm vô cùng trực quan:

PSP: Dòng thiết bị cắt lọc sét dạng tủ cao cấp (Surge Filter Panel) của hãng.
347Y : Cấu hình dùng cho hệ thống điện 3 pha mạng Wye (3P+N).
22: Công suất tản dòng xả sét cực đại đạt 100kA/pha và 50kA/mode.
M: Thiết kế vỏ tủ bằng kim loại đạt tiêu chuẩn NEMA 4 bền bỉ, chịu lực tốt.
T2F : Đạt tiêu chuẩn UL 1449 4th Type 2 SPD có tích hợp bộ lọc sóng sin chuyên sâu.
CTA: Tủ được trang bị sẵn bộ đếm sét và hệ thống cảnh báo thông minh.

2. Thông số kỹ thuật chi tiết của Prosurge PSP347Y22M/T2FCTA

Thông số kỹ thuật	Giá trị chi tiết
Thương hiệu	Prosurge (Mỹ)
Model	PSP347Y22M/T2FCTA
Số pha bảo vệ	3 pha 4 dây (3P+N / PE)
Công nghệ cốt lõi	PTMOV (Thermally Protected MOV) độc quyền
Dòng xả sét cực đại I $I_{max}$	100kA/pha (50kA/mode)
Dòng cắt ngắn mạch (SCCR)	200kAIC không cần cầu chì phụ
Thời gian phản hồi (ta)	Cực nhanh dưới 1 nanosecond (t $< 1$ ns)
Bộ lọc nhiễu tần số	EMI/RFI filter lên đến -45dB (10kHz – 100MHz)
Tiêu chuẩn kiểm định	ANSI/UL 1449 4th Edition, UL 1283

3. Các tính năng vượt trội của model Prosurge PSP347Y22M/T2FCTA

Công nghệ PTMOV độc quyền chống cháy nổ

Điểm đắt giá nhất trên Prosurge PSP347Y22M/T2FCTA là việc tích hợp các linh kiện PTMOV cải tiến. Khi xảy ra quá áp bất thường hoặc ngắn mạch lớn, cơ chế ngắt nhiệt an toàn sẽ lập tức cô lập vùng lỗi, dập tắt hồ quang ngay bên trong, triệt tiêu hoàn toàn nguy cơ cháy nổ tủ điện.

Bộ lọc xung nhiễu cao cấp EMI/RFI

Không chỉ cắt giảm cường độ xung sét đột biến, thiết bị còn hoạt động như một bộ lọc sóng sin thông minh. Công nghệ lọc nhiễu điện từ và nhiễu vô tuyến giúp dòng điện cấp vào các thiết bị công nghệ cao luôn sạch, kéo dài tuổi thọ cho các vi mạch nhạy cảm.

Giám sát trực quan với bộ đếm sét tích hợp

Mặt trước của tủ kim loại được trang bị hệ thống đèn LED thông minh tự chẩn đoán lỗi (Đèn Xanh: Hoạt động tốt / Đèn Đỏ: Yêu cầu bảo trì). Bên cạnh đó, tính năng “CTA” cung cấp bộ đếm sét điện tử, giúp các kỹ sư vận hành dễ dàng theo dõi tần suất và mức độ rủi ro thiên tai tại khu vực.

4. Ứng dụng thực tế của thiết bị

Tủ cắt lọc sét Prosurge PSP347Y22M/T2FCTA phù hợp lắp đặt song song tại:

Tủ phân phối chính (MSB) hoặc tủ phân phối nhánh (DB) của nhà máy, xí nghiệp.
Hệ thống nguồn cho phòng máy chủ, Trung tâm dữ liệu (Data Center).
Trạm phát sóng viễn thông, BTS và hạ tầng năng lượng tái tạo.
Các tòa nhà thương mại, bệnh viện, trường học sử dụng nhiều thiết bị điện tử đắt tiền.

5. Hướng dẫn lắp đặt và bảo dưỡng chuẩn kỹ thuật

Để thiết bị phát huy tối đa hiệu quả bảo vệ, quy trình lắp đặt cần tuân thủ nghiêm ngặt nguyên tắc giảm thiểu chiều dài dây dẫn:

1.Chọn vị trí lắp đặt:Khảo sát không gian.

Lắp đặt tủ Prosurge PSP347Y22M/T2FCTA càng gần aptomat chính/nguồn tổng càng tốt để rút ngắn khoảng cách đi dây.

2.Đấu nối dây song song:Kết nối mạch điện.

Tiến hành đấu nối song song thiết bị vào lưới điện 3 pha. Đảm bảo các dây pha (L1, L2, L3), dây trung tính (N) và dây tiếp địa (PE) được bấm cos và siết chặt theo đúng sơ đồ màu dây của hãng.

3.Tối ưu hệ thống tiếp địa:Điểm mấu chốt.

Nối dây tiếp địa từ tủ chống sét xuống bãi tiếp địa an toàn. Điện trở tiếp địa lý tưởng nhất là dưới 4 Ohm để dòng sét thoát xuống đất nhanh nhất.

4.Kiểm tra trạng thái định kỳ:Vận hành & Bảo dưỡng.

Hằng tháng hoặc sau mỗi trận bão, kỹ sư cần kiểm tra hệ thống đèn LED và ghi lại số liệu trên bộ đếm sét để chủ động lên phương án thay thế nếu thiết bị báo lỗi (đèn chuyển sang màu đỏ).

Mua Prosurge PSP347Y22M/T2FCTA chính hãng ở đâu?

Nếu bạn đang tìm kiếm giải pháp bảo vệ hệ thống điện tối ưu với Prosurge PSP347Y22M/T2FCTA, việc chọn nhà phân phối chính hãng là vô cùng quan trọng để đảm bảo đầy đủ CO/CQ, chế độ bảo hành 3 năm từ nhà sản xuất và hỗ trợ kỹ thuật chuyên sâu.

Liên hệ ngay với chúng tôi hôm nay để nhận báo giá tủ cắt lọc sét Prosurge tốt nhất cùng các giải pháp thi công chống sét lan truyền toàn diện cho công trình của bạn!
