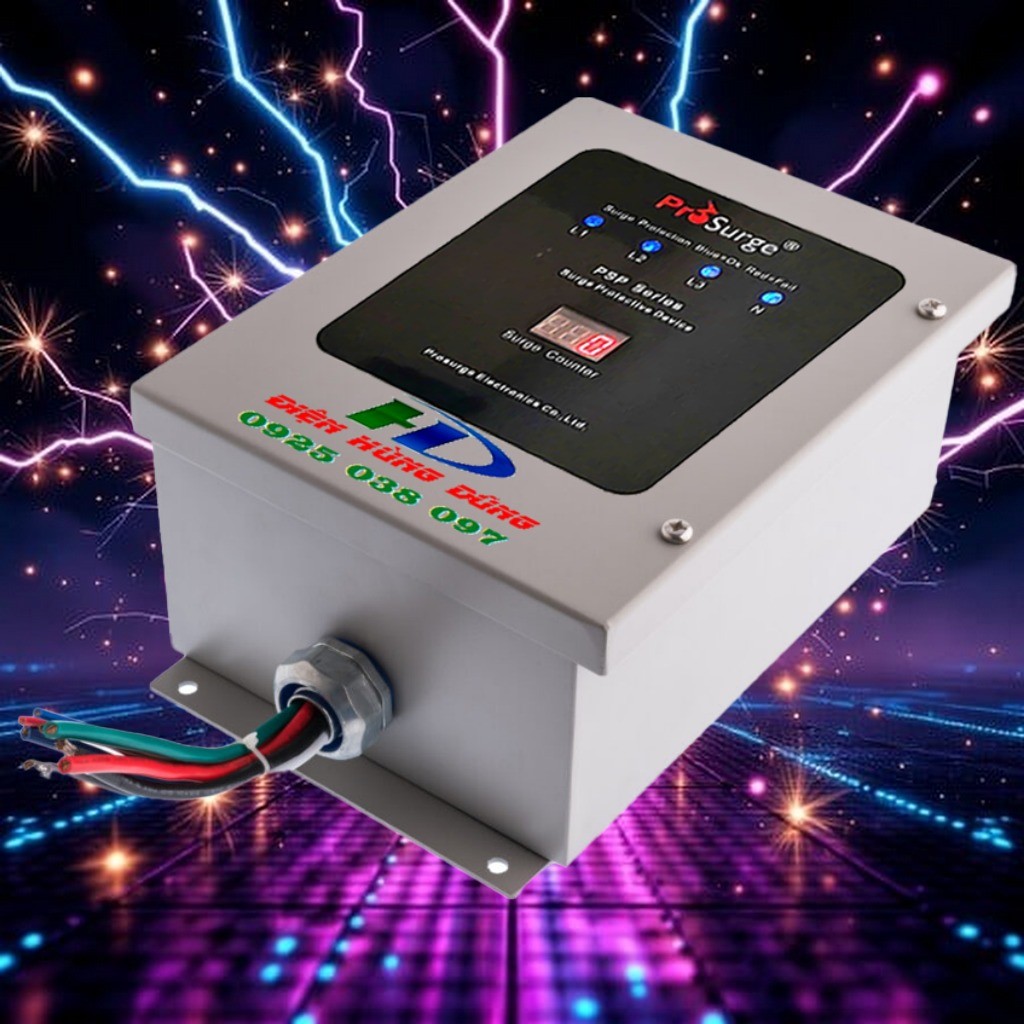

Thiết Bị Chống Sét Lan Truyền 3 Pha Lắp Song Song 100ka Psp347y22m T2fcta (1)

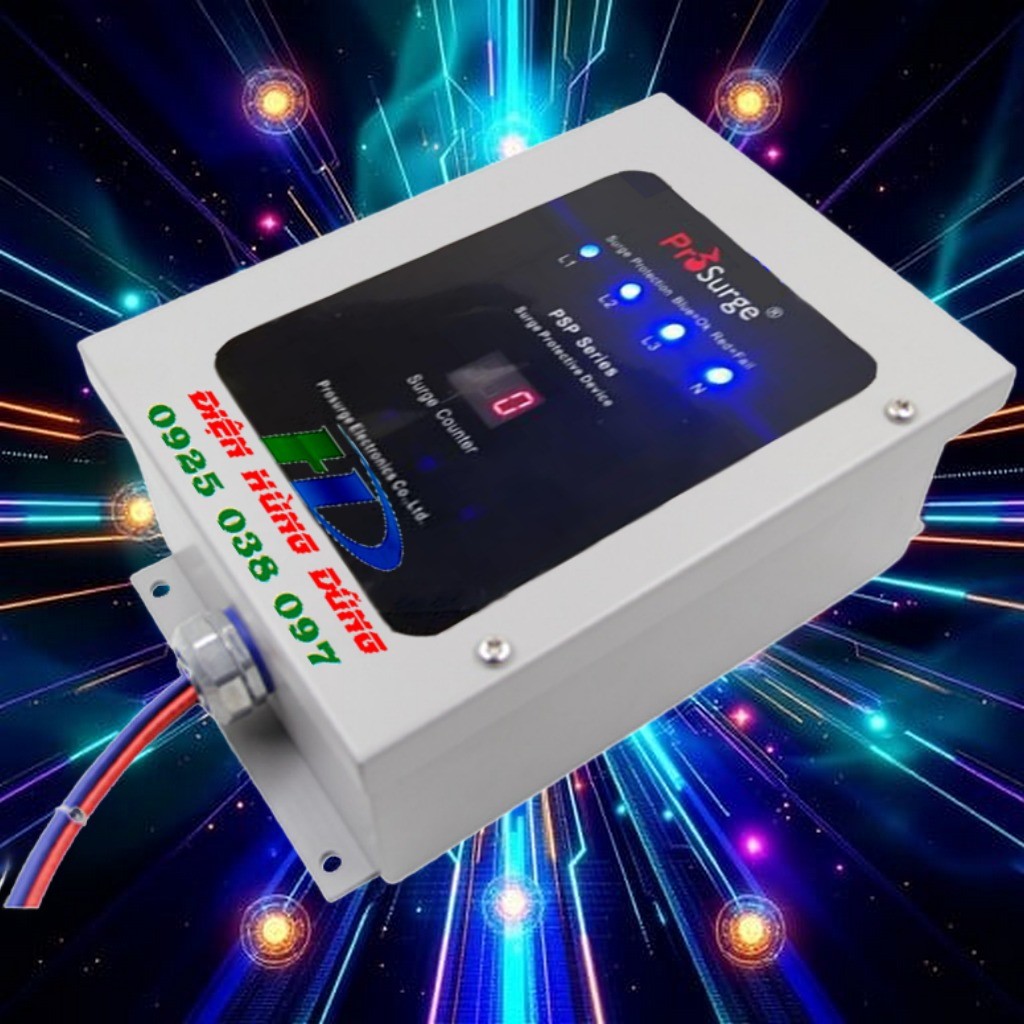

Thiết Bị Chống Sét Lan Truyền 3 Pha Lắp Song Song 100ka Psp347y22m T2fcta (3)

Thiết Bị Chống Sét Lan Truyền 3 Pha Lắp Song Song PSP347Y22M/T2FCTA Prosurge

Thiết bị chống sét lan truyền 3 pha lắp song song PSP347Y22M/T2FCTA Prosurge là giải pháp hàng đầu được các kỹ sư cơ điện tin dùng nhờ chứng nhận UL khắt khe từ Mỹ.

Thiết bị chống sét lan truyền 3pha, lắp song song:
– MOV
– Dòng cắt sét (8/20µs): 40kA/pha
– Dòng cắt sét (10/350µs): 10kA/pha
– Cắt được các dạng xung sét: 8/20µs và 10/350µs
– Độ nhạy đáp: <5ns
– SCCR: 200KArns
– Cổng (Stero jack) để nối đến thiết bị kiểm tra (lỗi nguồn, mất pha và hỏng thiết bị) của nhà sản xuất (Thiết bị kiểm tra RMP)
– Đèn báo Led hoạt động của thiết bị

Chống sét lan truyền 3pha, lắp song song:
– 8/20µs: 25kA/mode (L-N) và 50kA/pha,20kA (N-PE),
– 10/350µs: 25kA/mode (L-N) và 10kA/pha,3kA (N-PE),
– Độ nhạy <5ns
– STERO JACK, IP66, SCCR: 200KArns, led, MCB

Title

Thông số kỹ thuật	Giá trị
Loại thiết bị	Thiết bị cắt sét lan truyền type 1 (type 1+2)
Cách lắp đặt, đấu nối	Lắp song song
Tính tương thích với mạng điện	TN-C, TN-C-S, TN-S, TT.
Chế độ bảo vệ	3 pha 3P+N / PE
Điện áp định mức Un	220/380V AC 50Hz
Tích hợp tiếp điểm cảnh báo từ xa	Có
Điện áp hoạt động liên tục (Max Continuous Operating Voltage) Uc	400VAC
Dòng cắt sét xung 10/350us (Impulse Discharge Current) Iimp
Dòng cắt sét tổng 8/20us ( Total Discharge Current ) Itotal	400kA
Dòng cắt sét cực đại 8/20μs (Max Discharge Current) Imax	100kA

LH tư vấn thiết bị chống sét

Thông tin chi tiết

Thiết Bị Chống Sét Lan Truyền 3 Pha Lắp Song Song PSP347Y22M/T2FCTA Prosurge: Giải Pháp Bảo Vệ Nguồn Điện Đỉnh Cao

Xem nhanh ẩn

1 Thiết Bị Chống Sét Lan Truyền 3 Pha Lắp Song Song PSP347Y22M/T2FCTA Prosurge: Giải Pháp Bảo Vệ Nguồn Điện Đỉnh Cao

1.1 1. Ý nghĩa mã kỹ thuật Prosurge PSP347Y22M/T2FCTA

1.2 2. Thông số kỹ thuật của thiết bị chống sét lan truyền 3 pha, lắp song song PSP347Y22M/T2FCTA Prosurge

1.3 3. Ưu điểm vượt trội của model Prosurge PSP347Y22M/T2FCTA

1.3.1 Công nghệ bảo vệ nhiệt PTMOV độc quyền

1.3.2 Bộ lọc xung nhiễu điện từ EMI/RFI cao cấp

1.3.3 Giám sát thông minh trực quan

1.4 4. Ứng dụng thực tế trong hệ thống điện

1.5 5. Quy trình lắp đặt song song chuẩn kỹ thuật

1.6 Mua thiết bị chống sét Prosurge chính hãng ở đâu?

Trong kỷ nguyên công nghiệp tự động hóa, các xung sét lan truyền và hiện tượng quá áp đột biến là nguyên nhân hàng đầu gây hư hỏng bo mạch, làm gián đoạn dây chuyền sản xuất và tiêu tốn chi phí sửa chữa khổng lồ. Để bảo vệ an toàn tuyệt đối cho hệ thống, thiết bị chống sét lan truyền 3 pha, lắp song song PSP347Y22M/T2FCTA Prosurge là giải pháp hàng đầu được các kỹ sư cơ điện tin dùng nhờ chứng nhận UL khắt khe từ Mỹ.

Bài viết này sẽ cung cấp thông tin chi tiết về thông số, tính năng vượt trội và hướng dẫn ứng dụng chuẩn xác của model tủ cắt lọc sét cao cấp này.

1. Ý nghĩa mã kỹ thuật Prosurge PSP347Y22M/T2FCTA

Thương hiệu Prosurge (Mỹ) cấu trúc mã sản phẩm rất trực quan để hỗ trợ kỹ sư lựa chọn đúng cấu hình hệ thống:

PSP: Dòng thiết bị chống sét dạng tủ cao cấp (Surge Filter Panel).
347Y: Thiết kế chuyên dụng cho hệ thống điện 3 pha mạng Wye (3P+N).
22: Khả năng tản dòng xả sét cực đại lên đến 100kA/pha (50kA/mode).
M: Nằm trong phân khúc vỏ tủ kim loại đạt tiêu chuẩn NEMA 4 (chống chịu thời tiết tốt, lắp đặt được cả trong nhà lẫn ngoài trời).
T2F: Đạt tiêu chuẩn UL 1449 4th Type 2 SPD kết hợp công nghệ lọc sóng sin chuyên sâu.
CTA: Tủ tích hợp sẵn bộ đếm sét thông minh và tiếp điểm cảnh báo khô từ xa.

2. Thông số kỹ thuật của thiết bị chống sét lan truyền 3 pha, lắp song song PSP347Y22M/T2FCTA Prosurge

Thông số	Chi tiết kỹ thuật
Thương hiệu	Prosurge (Mỹ)
Model	PSP347Y22M/T2FCTA
Kiểu lắp đặt	Lắp đặt song song (Parallel)
Cấu hình mạng điện	3 pha 4 dây + Đất (3P+N+PE)
Công nghệ cốt lõi	PTMOV (Thermally Protected MOV) độc quyền
Dòng xả sét cực đại ( $I_{max}$ )	100kA/pha
Dòng ngắn mạch chịu đựng (SCCR)	200kAIC (không cần cầu chì phụ bảo vệ)
Thời gian phản hồi ( $t_A$ )	$< 1$ nanosecond (phản ứng tức thời)
Tần số lọc nhiễu	Bộ lọc nhiễu EMI/RFI giảm nhiễu lên tới -45dB
Tiêu chuẩn đáp ứng	ANSI/UL 1449 4th Edition, UL 1283

3. Ưu điểm vượt trội của model Prosurge PSP347Y22M/T2FCTA

Công nghệ bảo vệ nhiệt PTMOV độc quyền

Khác biệt lớn nhất của thiết bị chống sét lan truyền 3 pha, lắp song song PSP347Y22M/T2FCTA Prosurge so với các dòng SPD thông thường là công nghệ PTMOV. Khi xảy ra sự cố quá áp liên tục hoặc dòng ngắn mạch lớn, cơ chế ngắt nhiệt nội bộ sẽ tự động cách ly linh kiện bị lỗi một cách an toàn, triệt tiêu hoàn toàn nguy cơ cháy nổ tủ điện.

Bộ lọc xung nhiễu điện từ EMI/RFI cao cấp

Không chỉ triệt tiêu các xung sét đột biến cường độ cao, thiết bị còn đóng vai trò như một bộ lọc sóng hình sin. Nhờ khả năng suy giảm nhiễu điện từ (EMI) và nhiễu vô tuyến (RFI), dòng điện đi vào các thiết bị công nghệ cao, máy CNC, hay hệ thống server luôn “sạch”, giúp tối ưu hiệu suất và kéo dài tuổi thọ linh kiện.

Giám sát thông minh trực quan

Model được trang bị hệ thống chẩn đoán trạng thái qua đèn LED hiển thị rõ ràng tại mặt trước tủ (Đèn Xanh: Hoạt động bình thường / Đèn Đỏ: Đã hết tuổi thọ cần thay thế). Ký hiệu CTA khẳng định việc tích hợp sẵn bộ đếm sét điện tử trực quan cùng tiếp điểm cảnh báo từ xa (đưa tín hiệu về phòng trung tâm), giúp công tác quản lý vận hành tòa nhà trở nên cực kỳ dễ dàng.

4. Ứng dụng thực tế trong hệ thống điện

Nhờ kiểu thiết kế lắp đặt song song linh hoạt, thiết bị không bị giới hạn bởi dòng tải của hệ thống. Prosurge PSP347Y22M/T2FCTA là lựa chọn hoàn hảo tại các vị trí:

Tủ phân phối tổng (MSB) hoặc tủ phân phối nhánh (DB) của các nhà máy công nghiệp chịu rủi ro sét đánh cao.
Hệ thống nguồn đầu vào của trung tâm dữ liệu (Data Center), phòng máy chủ viễn thông.
Hệ thống điện tòa nhà thương mại, bệnh viện, sân bay – nơi vận hành các thiết bị y tế và điều khiển nhạy cảm.
Trạm biến áp và hạ tầng năng lượng mặt trời, năng lượng tái tạo.

5. Quy trình lắp đặt song song chuẩn kỹ thuật

Để thiết bị đạt hiệu suất xả dòng sét tối đa, việc lắp đặt cần tuân thủ nguyên tắc đường đi của dây dẫn ngắn nhất và thẳng nhất có thể:

1.Chọn vị trí lắp đặt:Khảo sát không gian.

Đặt tủ Prosurge PSP347Y22M/T2FCTA cố định ngay sát cạnh tủ điện tổng hoặc aptomat nhánh để tối ưu chiều dài dây dẫn kết nối.

2.Kết nối song song vào hệ thống:Đấu nối cơ điện.

Tiến hành đấu nối song song thiết bị vào nguồn điện. Các dây pha (L1, L2, L3) và dây trung tính (N) nối trực tiếp vào các cực tương ứng phía sau aptomat bảo vệ.

3.Đấu nối hệ thống tiếp địa (PE):Tối ưu thoát sét.

Nối dây tiếp địa từ cọc tiếp địa của thiết bị xuống trực tiếp bãi tiếp địa an toàn của công trình. Đảm bảo điện trở tiếp địa luôn đạt tiêu chuẩn (dưới 4 Ohm) để dòng sét thoát nhanh nhất.

4.Kiểm tra trạng thái hệ thống:Nghiệm thu vận hành.

Bật nguồn cấp, kiểm tra đèn hiển thị LED chuyển sang màu xanh. Định kỳ kiểm tra số liệu trên bộ đếm sét sau mỗi mùa mưa bão để chủ động bảo trì.

Mua thiết bị chống sét Prosurge chính hãng ở đâu?

Khi lựa chọn thiết bị chống sét lan truyền 3 pha, lắp song song PSP347Y22M/T2FCTA Prosurge, việc tìm kiếm nhà phân phối chính hãng có đầy đủ chứng nhận CO/CQ và chế độ bảo hành từ nhà sản xuất là ưu tiên hàng đầu để tránh hàng giả, hàng nhái kém chất lượng.

Hãy liên hệ ngay với chúng tôi hôm nay để nhận báo giá thiết bị chống sét Prosurge tốt nhất thị trường cùng giải pháp tư vấn kỹ thuật toàn diện cho công trình của bạn!
