Chống sét cho tòa nhà văn phòng & chung cư là hệ thống giải pháp kỹ thuật tích hợp giữa bảo vệ kết cấu kiến trúc bên ngoài, triệt tiêu xung quá điện áp lan truyền bên trong và liên kết nối đất đẳng thế, nhằm đảm bảo an toàn tính mạng cho cư dân/nhân viên, bảo vệ tài sản và duy trì vận hành liên tục cho hệ thống cơ điện (MEP), thang máy, dữ liệu văn phòng và phòng cháy chữa cháy.
Theo các tiêu chuẩn TCVN 9385:2012, IEC 62305 và NFC 17-102, hệ thống chống sét cho loại hình công trình này gồm 2 khối chức năng cốt lõi:
Bảo vệ chống sét đánh thẳng (External LPS)
-
Đầu kim thu sét: Lắp đặt trên đỉnh mái hoặc tháp kỹ thuật cao nhất. Thường sử dụng kim thu sét phát tia tiên đạo sớm (ESE) để mở rộng bán kính bảo vệ toàn bộ khuôn viên, hoặc kết hợp lưới lồng Faraday dọc theo chu vi mái và mép tường ngoài để chống sét đánh tạt ngang cho các khối nhà cao tầng.
-
Mạng lưới dây thoát sét (Down Conductors): Bố trí nhiều đường dây cáp đồng trần/bọc chuyên dụng chạy đối xứng từ mái xuống đất, hoặc tận dụng cốt thép kết cấu bê tông (được hàn liên kết đẳng thế) để phân tán nhanh dòng sét cực đại, giảm thiểu điện áp cảm ứng vào bên trong căn hộ/văn phòng.
Vì sao tòa nhà cần hệ thống chống sét lan truyền?
Một tòa nhà văn phòng hoặc chung cư có hệ thống điện phức tạp với nhiều cấp phân phối. Ngoài tải chiếu sáng và ổ cắm, còn có thang máy, bơm, HVAC, hệ thống PCCC, camera, kiểm soát ra vào, BMS, mạng Internet và các thiết bị điện tử khác.
Sự cố sét lan truyền có thể gây ảnh hưởng đến nhiều tầng hoặc nhiều hệ thống cùng lúc. Do đó, chống sét cho tòa nhà cần được triển khai theo kiến trúc phân phối điện.
SPD 200kA cho tủ điện
Prosurge PSP347S42M/T1CTA là thiết bị SPD AC 1 pha được catalogue ghi với khả năng 200kA/pha, 100kA/mode, In 20kA và Type 1. Model PSP347Y42M/T2FCTA là cấu hình 3 pha Wye với khả năng 200kA/pha, 100kA/mode.
Các thiết bị được lắp song song với hệ thống điện, giúp hạn chế xung quá áp trước khi chúng tác động đến tải.
Những khu vực nên đánh giá bảo vệ
Đối với tòa nhà, có thể khảo sát:

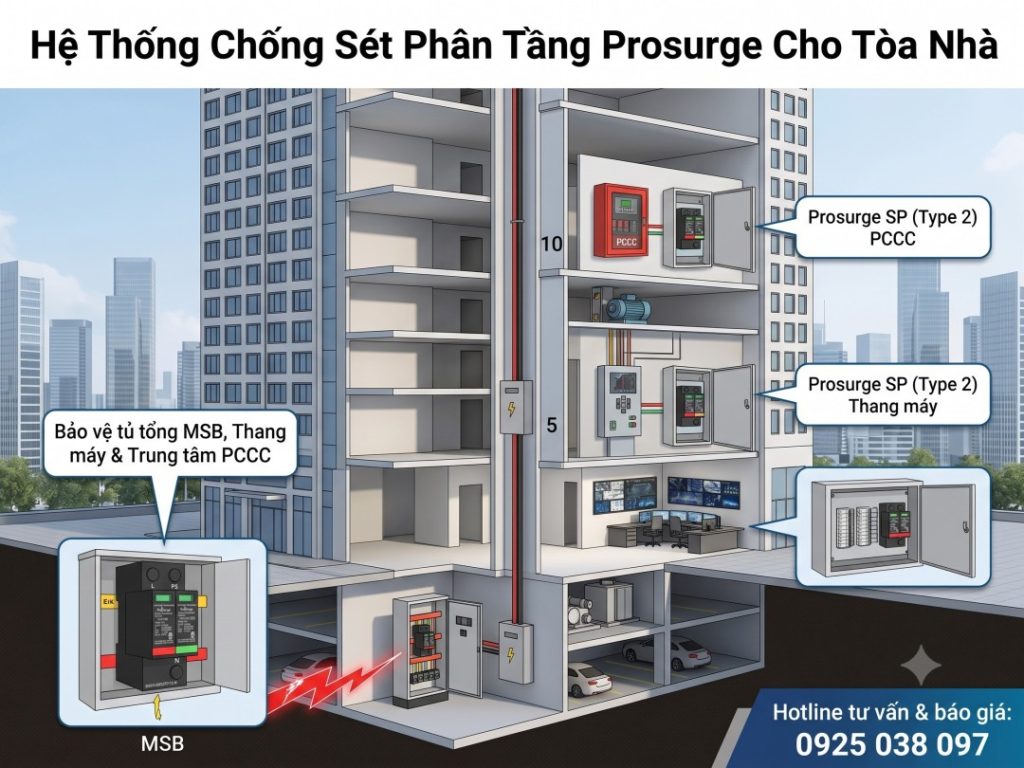

- Tủ điện tổng MSB.
- Tủ điện tầng.
- Tủ điện khu vực kỹ thuật.
- Tủ cấp nguồn thang máy.
- Tủ bơm.
- Tủ HVAC.
- Phòng server.
- Phòng camera.
- Hệ thống BMS.
- Hệ thống kiểm soát ra vào.
Không phải mọi vị trí đều nhất thiết dùng cùng một model SPD. Việc lựa chọn cần dựa trên cấp điện và đặc tính tải.
Chống sét chung cư cần bảo vệ hệ thống điện và hệ thống thông tin
Chung cư hiện đại có hệ thống mạng và điều khiển trải rộng. Một xung quá áp có thể ảnh hưởng đến thiết bị camera, access control, intercom hoặc hệ thống mạng.
Vì vậy, chống sét chung cư nên được triển khai đồng bộ giữa nguồn AC và các đường tín hiệu cần thiết.
Tầm quan trọng của tiếp địa
SPD không thể hoạt động độc lập với hệ thống tiếp địa. Một hệ thống tiếp địa có trở kháng và bố trí không phù hợp có thể làm tăng điện áp dư khi có xung sét.
Do đó, khi khảo sát cần xem xét:
- Điện trở hệ thống tiếp địa.
- Liên kết đẳng thế.
- Tuyến dây SPD.
- Khoảng cách giữa các tủ.
- Cấu trúc chống sét trực tiếp.
Kết luận
Đầu tư hệ thống chống sét văn phòng và chung cư giúp giảm nguy cơ gián đoạn hoạt động của các thiết bị điện và điện tử.
