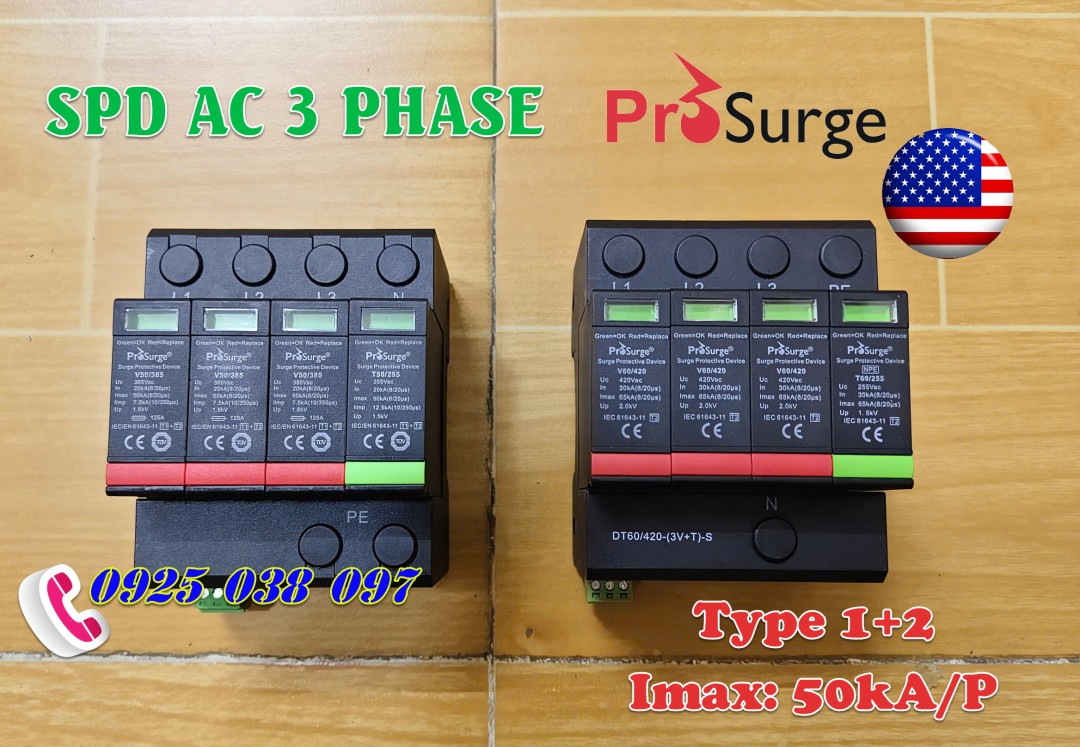

Chống sét lan truyền 3 pha 50kA Mỹ

Chống sét lan truyền 3 pha 50kA DT50/385-(3V+T)-(S) của Prosurge là giải pháp bảo vệ Type 1 + Type 2 (Class I + II) cao cấp dành cho hệ thống điện xoay chiều 3 pha 4 dây (3P + N), được thiết kế lắp đặt trên thanh DIN-rail với công nghệ MOV cao năng lượng kết hợp GDT, tích hợp ngắt nhiệt thông minh và cơ chế dập hồ quang nhanh chóng, đảm bảo an toàn

Title

Thông số kỹ thuật	Giá trị
Loại thiết bị	Thiết bị cắt sét lan truyền type 1 (type 1+2)
Cách lắp đặt, đấu nối	Lắp song song
Tính tương thích với mạng điện	TN-C, TN-C-S, TN-S, TT.
Chế độ bảo vệ	3 pha 3P+N / PE
Điện áp định mức Un	220/380V AC 50Hz
Tích hợp tiếp điểm cảnh báo từ xa	Có
Điện áp hoạt động liên tục (Max Continuous Operating Voltage) Uc	400VAC
Dòng cắt sét xung 10/350us (Impulse Discharge Current) Iimp	7.5kA / 12,5kA
Dòng cắt sét tổng 8/20us ( Total Discharge Current ) Itotal	200kA
Dòng cắt sét cực đại 8/20μs (Max Discharge Current) Imax	100kA

LH tư vấn thiết bị chống sét

Thông tin chi tiết

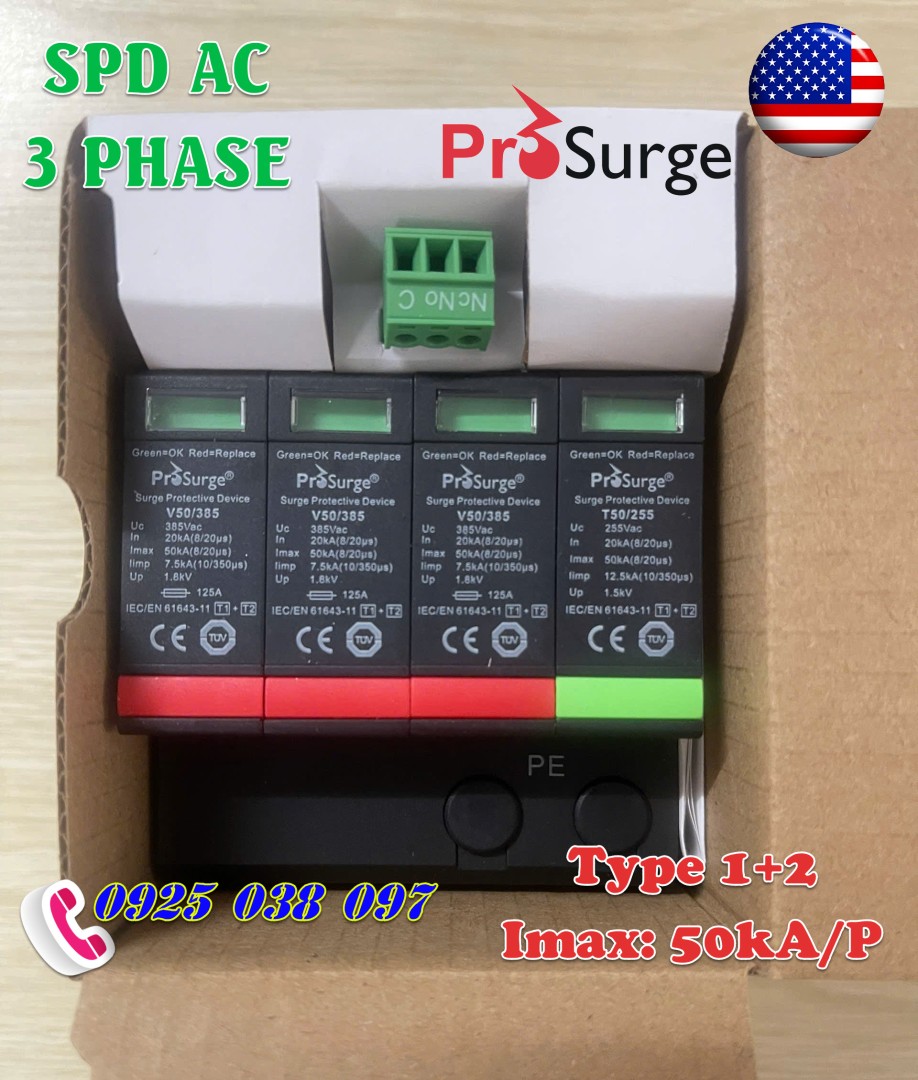

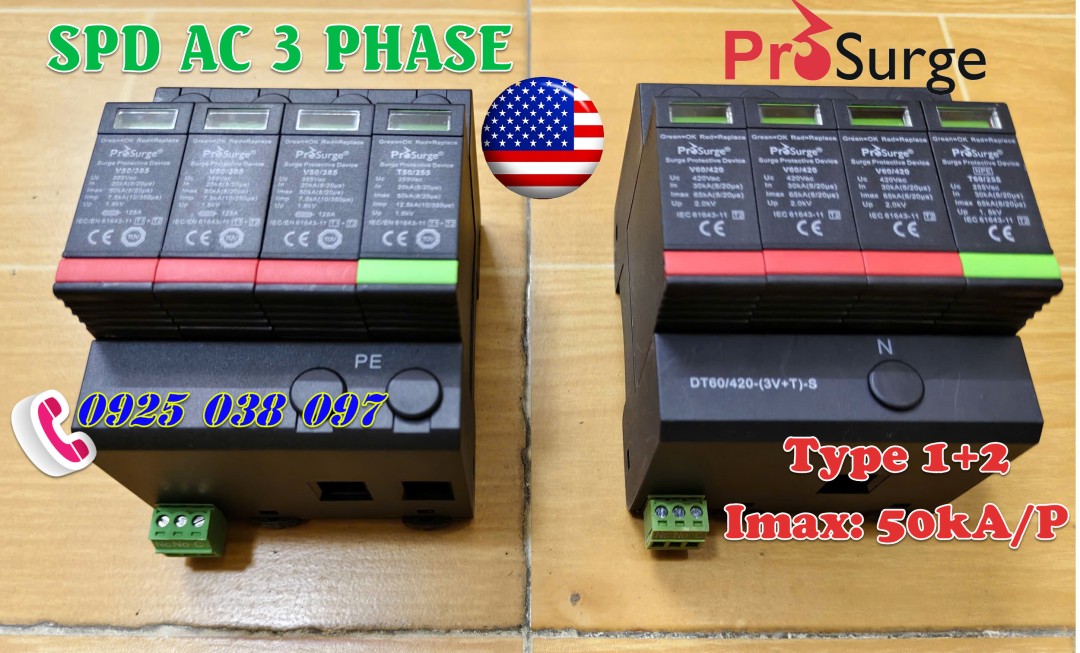

Chống sét lan truyền 3 pha 50kA DT50/385-(3V+T)-(S) Prosurge Mỹ

Xem nhanh ẩn

1 Chống sét lan truyền 3 pha 50kA DT50/385-(3V+T)-(S) Prosurge Mỹ

2 Ứng dụng Chống sét lan truyền 3 pha 50kA

Thiết bị chống sét lan truyền 3 pha 50kA/pha DT50/385-(3V+T)-(S) của Prosurge là giải pháp bảo vệ Type 1 + Type 2 (Class I + II) cao cấp dành cho hệ thống điện xoay chiều 3 pha 4 dây (3P + N), được thiết kế lắp đặt trên thanh DIN-rail với công nghệ MOV cao năng lượng kết hợp GDT, tích hợp ngắt nhiệt thông minh và cơ chế dập hồ quang nhanh chóng, đảm bảo an toàn mà không cần cầu chì phụ trợ.

Về thông số kỹ thuật chính:

Điện áp làm việc liên tục Uc = 385V (L-N), 255V (N-PE).
Dòng xả sét tối đa Imax = 50kA (8/20µs) mỗi cực.
Dòng xung sét định mức In = 20kA (8/20µs).
Dòng sét sét trực tiếp Iimp = 7,5kA (10/350µs) cho chế độ L-N và lên đến 12,5kA cho N-PE.
Mức bảo vệ điện áp Up thấp (khoảng 1,8kV L-N và 1,5kV N-PE).
Khả năng chịu ngắn mạch cao (SCCR lên đến 200kA).
Phiên bản có tiếp điểm báo hiệu từ xa (-S) và cờ hiển thị trạng thái lỗi trực quan, thiết kế modul cắm rút dễ dàng.

Ứng dụng Chống sét lan truyền 3 pha 50kA

Thiết bị chống sét lan truyền 3 pha 50kA DT50/385-(3V+T)-(S)đặc biệt hiệu quả trong việc cắt lọc các xung sét lan truyền do sét đánh gián tiếp, sét đánh gần hoặc các xung điện áp thoáng qua từ vận hành thiết bị công suất lớn, đồng thời chịu được dòng sét trực tiếp một phần. Nó được ứng dụng rộng rãi tại tủ điện chính, tủ phân phối của tòa nhà cao tầng, nhà máy công nghiệp, trạm biến áp phụ, hệ thống năng lượng mặt trời, trạm phát điện dự phòng và các hệ thống điện 3 pha nhạy cảm. Việc lắp đặt DT50/385-(3V+T)-(S) giúp bảo vệ toàn diện cho thiết bị điện, giảm thiểu nguy cơ hư hỏng, cháy nổ, gián đoạn hoạt động và nâng cao đáng kể tuổi thọ của toàn bộ hệ thống điện 3 pha.
