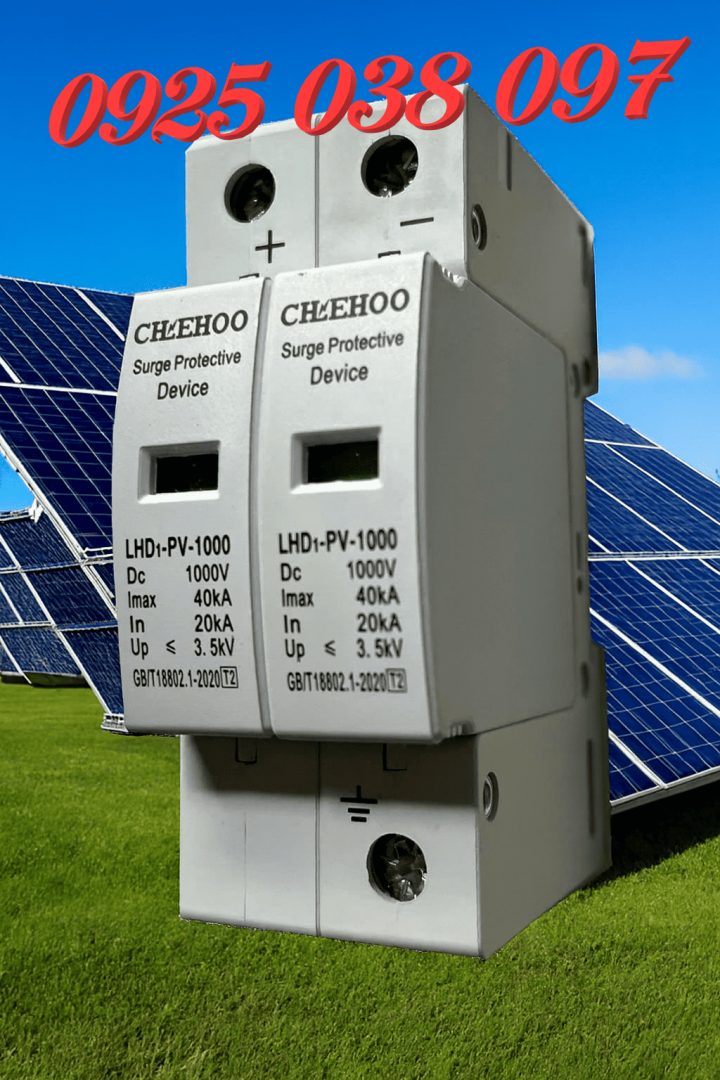

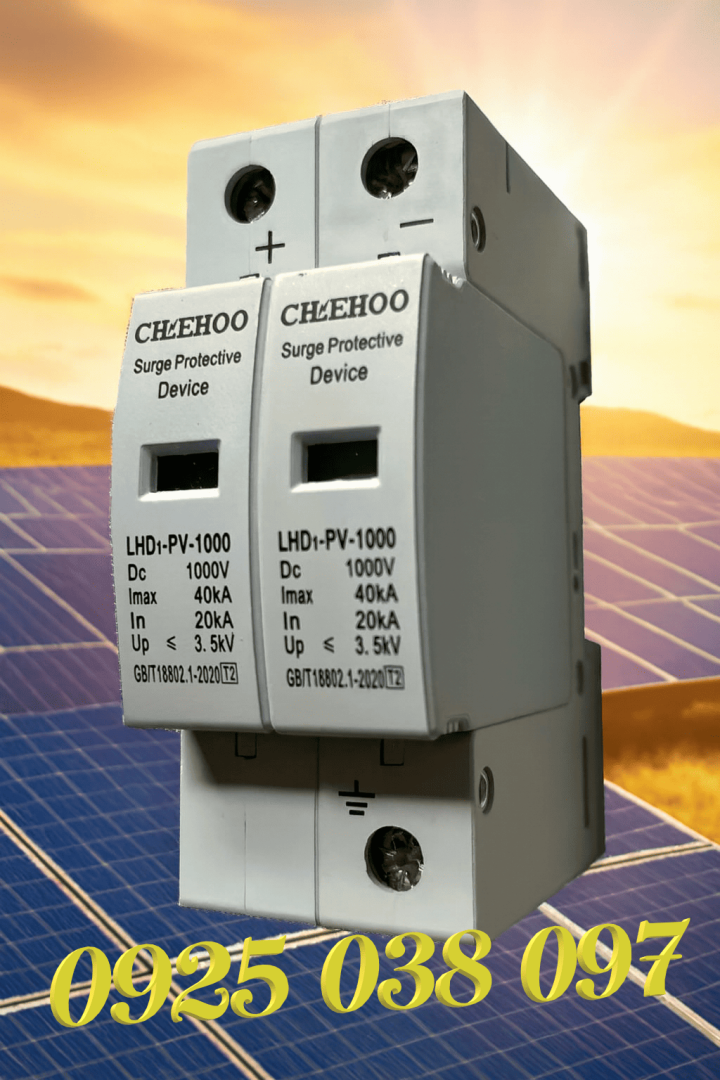

Thiết bị cắt sét DC 2P 1000V 40kA LHD1-PV-1000 là giải pháp bảo vệ hệ thống điện mặt trời và các mạch DC cao áp khỏi xung điện lan truyền do sét. Việc lắp đặt cần tuân thủ đúng sơ đồ đấu nối, đảm bảo tiếp đất tốt và kiểm tra cực tính để hệ thống vận hành an toàn
⚡ Thiết bị cắt sét DC 2P 1000V 40kA LHD1-PV-1000 là gì?
- DC 2P (2 cực): Dùng cho mạch điện một chiều, thường là hệ thống pin năng lượng mặt trời, với hai cực (+) và (–).
- Điện áp định mức 1000V: Phù hợp cho các dàn pin mặt trời lớn, nơi điện áp chuỗi có thể lên tới 1000V DC.
- Chức năng: Hấp thụ và triệt tiêu xung điện áp cao do sét hoặc nhiễu điện từ, tránh gây hỏng inverter, bộ điều khiển sạc, hoặc các thiết bị điện tử khác.
- Ứng dụng: Chủ yếu trong hệ thống điện mặt trời, trạm biến áp DC, hoặc các mạch điện một chiều công nghiệp
🛠️ Cách lắp đặt thiết bị cắt sét DC 2P 1000V 40kA LHD1-PV-1000
1. Chuẩn bị
- Ngắt nguồn điện DC trước khi thao tác.
- Kiểm tra thông số thiết bị để đảm bảo tương thích với điện áp hệ thống.
- Dụng cụ cần thiết: tua vít cách điện, đồng hồ đo điện, găng tay bảo hộ
2. Sơ đồ đấu nối
- Đấu song song với đường dây DC:
- Cực (+) của thiết bị nối với dây dương (+) của hệ thống.
- Cực (–) nối với dây âm (–).
- Dây tiếp đất (PE): bắt buộc phải nối vào hệ thống tiếp địa để xung điện thoát xuống đất.
3. Các bước thực hiện
- Xác định vị trí lắp đặt: thường đặt trong tủ điện DC gần inverter để bảo vệ tối ưu.
- Kết nối dây dẫn: siết chặt đầu nối, đảm bảo không lỏng lẻo.
- Kiểm tra cực tính: tránh đấu nhầm cực gây hỏng thiết bị.
- Thử nghiệm: sau khi lắp, bật nguồn và kiểm tra bằng đồng hồ đo để đảm bảo không có rò điện bất thường
⚠️ Lưu ý quan trọng
- Tiếp địa tốt: điện trở đất ≤ 10Ω để đảm bảo xung điện thoát nhanh.
- Không lắp song song nhiều thiết bị khác nhau nếu chưa kiểm tra tương thích.
- Bảo trì định kỳ: kiểm tra tình trạng thiết bị, thay thế khi có dấu hiệu hỏng hóc hoặc sau khi chịu xung sét mạnh.
- Tuân thủ tiêu chuẩn TCVN/IEC về chống sét lan truyền để đảm bảo an toàn
📊 Bảng tóm tắt thông số chính của cắt sét DC 2P 1000V 40kA LHD1-PV-1000
| Thông số | Giá trị |
|---|---|
| Mã hàng | LHD1-PV-1000 |
| Điện áp định mức (Un) | 1000 VDC |
| Dòng xả định mức (In) | 20 kA |
| Dòng xả cực đại (Imax) | 40 kA |
| Số cực | 2P (dương và âm) |
| Ứng dụng | Hệ thống điện mặt trời, inverter |
