Tủ chống sét lan truyền là gì ? Đơn vị cung cấp tủ điện chống sét công nghiệp uy tín

Việc bảo vệ các tủ điện phân phối tổng (MSB: Main Switch Board) và tủ phân phối (DB: Distribution Board) khỏi nguy cơ hỏng hóc do sét đánh là vô cùng quan trọng . Tủ chống sét lan truyền giúp đảm bảo an toàn cho các thiết bị sử dụng điện, điện tử của hệ thống điện của công trình, tòa nhà, đặc biệt là bảo vệ an toàn tính mạng cho con người trước sự tàn phá rất lớn do sét đánh.

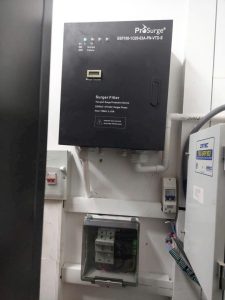

Tủ chống sét lan truyền là gì ?

Tủ chống sét lan truyền hay còn được gọi là tủ cắt lọc sét., tủ cắt sét…. Tủ cũng có vai trò chứa đựng các tụ cắt sét và tụ lọc sét bảo vệ các thiết bị bên trong tủ điện, bảo vệ các thiết bị sử dụng điện trong nhà máy, xí nghiệp, gia đình, nhà ở.

Thiết bị này được thiết kế để bảo vệ các mạng điện hạ thế. Cách lắp kiểu nối nối tiếp hoặc song song tại ngõ vào của mạng điện chính. Tủ chống sét lan truyền được ứng dụng nhiều vào bảo vệ đường sét lan truyền trên đường điện của trạm BTS, trạm viễn thông, đài truyền thanh – truyền hình, Datacenter, nhà máy công nghiệp…

Xem thêm >>>>> Tủ cắt lọc sét là gì?

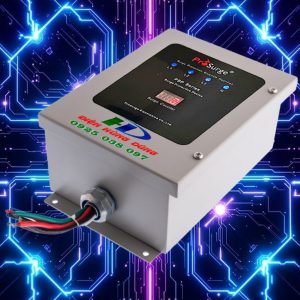

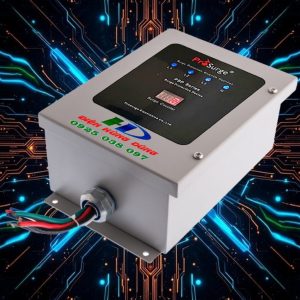

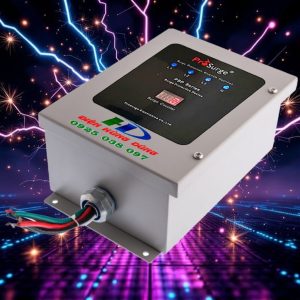

Cấu tạo cơ bản của tủ chống sét lan truyền

Vỏ của tủ điện: Vỏ của tủ điện được làm từ thép cao cấp sơn tĩnh điện, tiêu chuẩn NEMA 4, NEMA 4X

Chỉ số bảo vệ IP: IP20

Tiêu chuẩn đáp ứng: IEC61643-11; UL1449 4th; IEC61000-6; ANSI/IEEE C62.41; AS1768-1991; AS3100

Kích thước tủ chống sét lan truyền

• Chiều cao của tủ điện (H): 170mm
• Chiều rộng của tủ điện (W): 540mm
• Chiều sâu của tủ điện (D): 520mm

Chức năng các tầng bảo vệ của tủ cắt sét

Tủ điện cắt sét có chức năng chính là bảo vệ chống sét, chống cháy các phụ tải sau tủ điện phân phối tổng hoặc tủ phân phối.

Chức năng của tủ điện cắt sét

Xem thêm >>>>> Tủ solar, tủ năng lượng mặt trời là gì?

• Phần cắt sét sơ cấp:

Thiết bị SPD sử dụng công nghệ Spark Gap giúp kiểm soát những dòng sét lớn. Thiết bị SPD có chứa các tụ cắt sét MOV và GDT nhằm ngăn chặnxung điện quá áp khi bị sét đánh vào hệ thống. Đôi lúc quá trình đóng cắt của các thiết bị đóng cắt trong hệ thống điện dẫn đến hiện tượng quá áp. Thiết bị chống sét SPD sẽ cắt sét trực tiếp, sau đó, thông qua bộ lọc triệt tiêu xung nhiễu của sét lên các thiết bị điện, bảo vệ quá áp, quá tải cho tủ điện. Giúp cho tủ điện không xảy ra các sự cố nổ, chập/ cháy…

• Mạch nhiễu EMI/RFI hoặc mạch lọc thông thấp LC:

Mạch nhễu nhiễu EMI/RFI tần số 3Hz – 300HZ giúp ổn định điện áp đầu ra, ổn định sóng sin đầu ra sau sét, tăng cường bảo vệ cho các thiết bị điện, điện tử nhạy cảm.

Mạch lọc giúp giảm tỷ lệ biến thiên điện áp (dv/dt) và điện áp dư ngõ ra của thiết bị cắt lọc sét, tăng cường bảo vệ cho các thiết bị điện, điện tử nhạy cảm.

• Phần cắt sét thứ cấp:

Công nghệ TPMOV chịu được quá áp cao, bảo vệ quá nhiệt, chống cháy thiết bị.

Đơn vị cung cấp tủ chống sét lan truyền uy tín

Được thành lập bởi đội ngũ kỹ sư với nhiều kinh nghiệm và nhiệt huyết trong lĩnh vực Công nghệ Điện, Điện tử, Viễn Thông, Công nghệ thông tin, Điện lạnh, Công ty Hùng Dũng luôn mang đến các sản phẩm và dịch vụ chất lượng cao trong lĩnh vực trên, hiện tại các sản phẩm dịch vụ của chúng tôi đã và đang triển khai phát triển có uy tín cao trên thị trường bao gồm:

– Cung cấp, tư vấn giải pháp chống sét toàn diện với các sản phẩm từ các nhà sản xuất uy tín trên thế giới. Các sản phẩm về chống sét trực tiếp, chống sét lan truyền, hệ thống tiếp đất. Đặc biệt chúng tôi cung cấp giải pháp chống sét cho các Công trình viễn thông, các nhà máy khí, nhà máy điện, sân bay, các tòa cao ốc.

– Hệ thống thiết bị và phụ kiện cao cấp cho hệ thống điện năng lượng mặt trời, tư vấn và cung cấp lắp đặt các công trình điện năng lượng mặt trời từ 50KW đến 2MW

– Cung cấp hạ tầng cho các trung tâm dữ liệu, phòng server, các sản phẩm UPS, Rectifier, Accu, máy lạnh chính xác và các dịch vụ bảo trì bảo dưỡng đi kèm

Hãy liên hệ ngay tới Hotline 0925 038 097 của chúng tôi để được tư vấn, hỗ trợ và nhận báo giá nhanh nhất nhé!
