Tủ cắt lọc sét là thiết bị không thể thiếu trong tủ điện công nghiệp để bảo vệ các thiết bị bị điện không bị cháy, nhiễu khi bị sét đánh. Thiết bị cắt lọc sét được dùng trong nhều lĩnh vực như nhà máy công nghiệp, hệ thống viễn thông, data center… Vậy tủ cắt lọc xung có tác dụng gì? Cách chọn thông số ra sao?, Hãy cùng chúng tôi tìm hiểu qua nội dung bài viết sau đây:
Tủ cắt lọc sét là gì?
Tủ cắt lọc sét là thiết bị bảo vệ các thiết bị, tủ điện viễn thông chống lại ảnh hưởng của sét, các xung nhiễu đường nguồn, nhiễu cao tần.Tủ cắt lọc xung lan truyền làm giảm tối đa nguy cơ hư hỏng, ngắn mạch của nhiều thiết bị điện tử nhạy cảm. Đảm bảo sự ổn định và an toàn cho nhiều thiết bị điện tử quan trọng tại nhà máy sản xuất, khu công nghiệp, văn phòng như bệnh viện, các công trình yêu cầu nhiều thiết bị điện tử.
Hiện nay có 2 loại tủ cắt lọc xung sét thường gặp nhất là:
- Tủ cắt lọc xung sét 1 pha
- Tủ cắt lọc xung sét 3 pha
👉👉Tham khảo: Thiết bị cắt lọc sét
Nguyên lý hoạt động thiết bị cắt lọc sét 1 pha là gì?
Cấu tạo tủ cắt lọc sét 1 pha:
Thiết bị cắt lọc xung 1 pha hay còn gọi tủ cắt lọc sét 1 pha là 1 tủ điện gồm các phần tử MOV (Metal oxide varistor) và bộ lọc thông thấp theo cấu hình pha-trung tính…và trung tính-đất. Tủ cắt lọc xung 1 pha có 2 cấp bảo vệ:
- Cấp bảo vệ sơ cấp dựa trên các phần tử MOV, MOV được nối giữa pha với trung tính để triệt tiêu các xung điện áp xuất hiện khi chuyển tải hoặc sét
- Cấp bảo vệ thứ hai là bộ lọc thông thấp LC tạo bởi cuộn dây và tụ điện. Bộ lọc LC tiếp tục làm suy giảm các xung điện áp đã được triệt tiêu bởi tầng MOV phía trước. Cấp bảo vệ thứ cấp này gồm các phần tử MOV nối giữa tải và trung tính. Thiết bị có nhiệm vụ lọc xung sét lần cuối và các xung điện được tạo ra khi đóng tải
Tủ cắt lọc xung 1 pha thường được lắp tại khu vực lưới điện 1 pha có nguy cơ bị sét đánh trực tiếp cao với khả năng cắt sét cực lớn:
- Khả năng cắt sét sơ cấp: ≥ 150KA dạng sóng 8/20µs, ≥ 100KA dạng sóng 10/350µs
- Khả năng cắt sét thứ cấp: ≥ 50KA dạng sóng 8/20µs
Nguyên lý hoạt động Thiết bị cắt lọc sét 3 pha là gì?
Cấu tạo tủ cắt lọc sét 3 pha:
Thiết bị cắt lọc sét 3 pha hay còn gọi tủ cắt lọc xung 3 pha là 1 tủ điện gồm các phần tử MOV (Metal oxide varistor) và bộ lọc thông thấp theo cấu hình pha-trung tính…và trung tính-đất. Tủ cắt lọc xung 3 pha có 2 cấp bảo vệ:
- Cấp bảo vệ sơ cấp dựa trên các phần tử MOV, MOV được nối giữa pha với trung tính để triệt tiêu các xung điện áp xuất hiện khi chuyển tải hoặc sét
- Cấp bảo vệ thứ hai là bộ lọc thông thấp LC tạo bởi cuộn dây và tụ điện. Bộ lọc LC tiếp tục làm suy giảm các xung điện áp đã được triệt tiêu bởi tầng MOV phía trước. Cấp bảo vệ thứ cấp này gồm các phần tử MOV nối giữa tải và trung tính. Thiết bị có nhiệm vụ lọc xung sét lần cuối và các xung điện được tạo ra khi đóng tải
Tủ cắt lọc xung 3 pha thường được lắp tại khu vực lưới điện 1 pha có nguy cơ bị sét đánh trực tiếp cao với khả năng cắt sét cực lớn:
- Khả năng cắt sét sơ cấp: ≥ 150KA dạng sóng 8/20µs, ≥ 100KA dạng sóng 10/350µs
- Khả năng cắt sét thứ cấp: ≥ 50KA dạng sóng 8/20µs

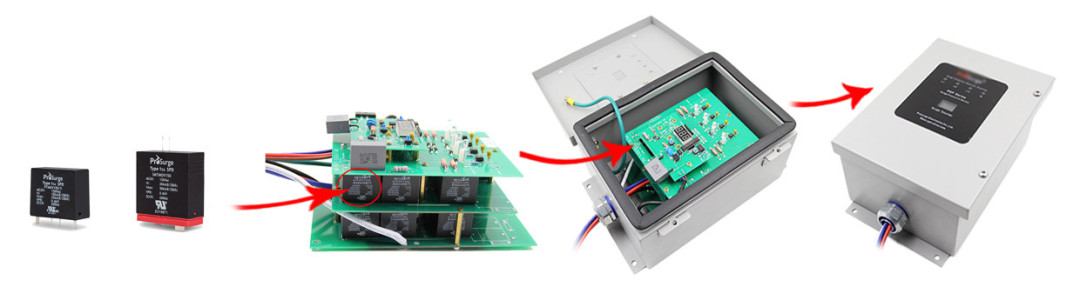

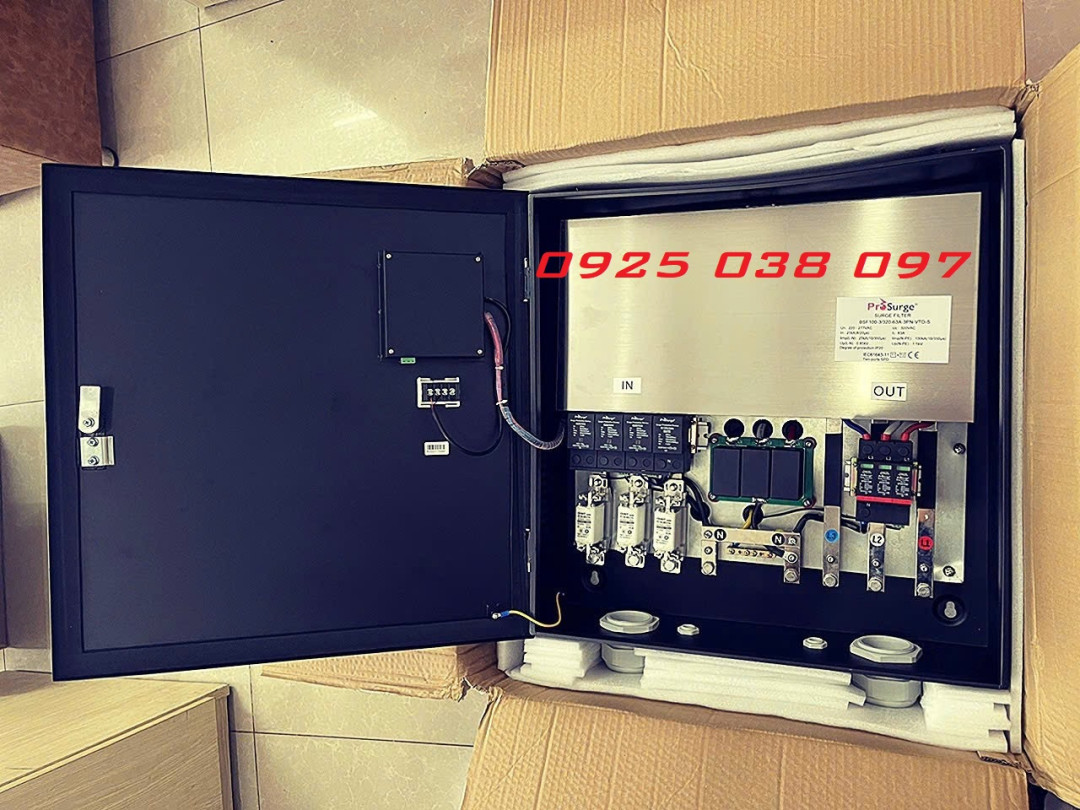

Cấu tạo tủ cắt lọc sét Prosurge Mỹ:
Prosurge là công ty chống sét có trụ sở tại Hoa Kỳ Mỹ Chuyên sản Xuất Thiết bị chống sét ( SPD ) với 13 năm kinh nghiệm sản xuất Thiết bị Chống sét Và Có mặt trên 60 Quốc gia.

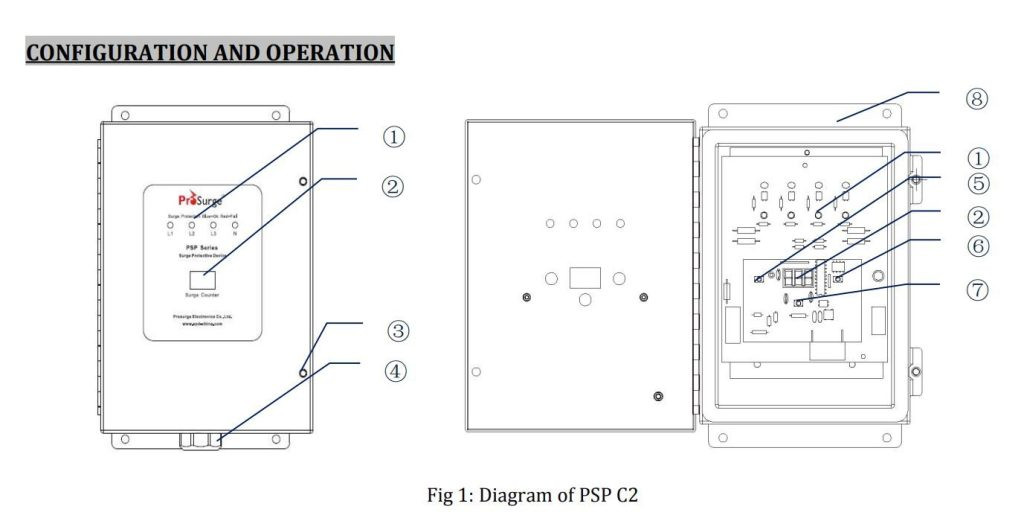

Tủ cắt lọc xung Prosurge gồm các thành phần cơ bản:
1. Chỉ báo trạng thái làm việc, đèn LED trạng thái dòng cung cấp chỉ báo trực quan về trạng thái sức khỏe của SPD. Trong khi SPD được kết nối với điện áp cung cấp của hệ thống điện, các chỉ báo trạng thái đường dây sẽ được chiếu sáng màu xanh lam. Có một đèn chỉ báo LED cho mỗi pha được bảo vệ trên các Mẫu PSP. Khi Đường dây mất khả năng bảo vệ, đèn LED sẽ sáng màu đỏ.
2 Bộ đếm sét, bộ đếm sét sẽ phát hiện sét đánh/tăng đột biến và màn hình sẽ hiển thị thời gian tích lũy của sự kiện tăng đột biến, có thể giúp người dùng giám sát sát sao thiết bị
3 Tủ cắt lọc sét có khóa an toàn
4 Nút kiểm tra trước lỗi, trong khi nhấn nút trong 2 giây, nó sẽ mô phỏng lỗi chế độ bảo vệ của Đường 1, sau đó chỉ báo trạng thái Làm việc của Đường 1 sẽ chuyển sang màu đỏ và tín hiệu từ xa (tùy chọn, nếu sử dụng) sẽ thay đổi.
6 Nút Đặt lại Mạch Đếm Sét, nhấn nút để reset bộ đếm sét
7 Nút đặt lại Bộ đếm sét, nhấn nút này để reset bộ đếm sét.
8 Giá đỡ cố định, được sử dụng để gắn các tủ cắt lọc sét PSP lên tường bằng chốt
Video test chống sét Prosurge: https://youtu.be/PQLZK3LWZZg

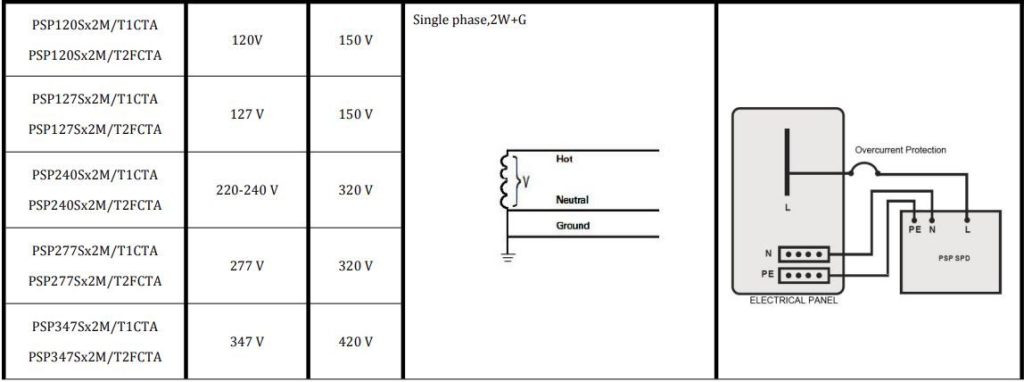

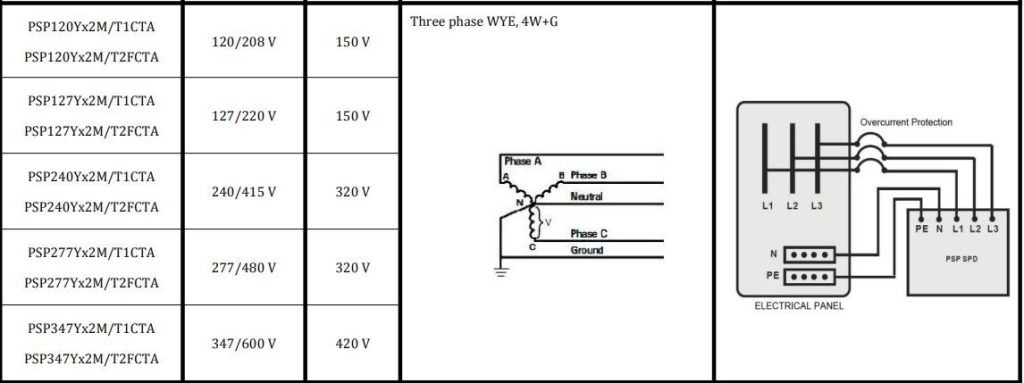

Sơ đồ đấu nối tủ cắt lọc sét
