Chống sét lan truyền 1 pha 50kA Mỹ

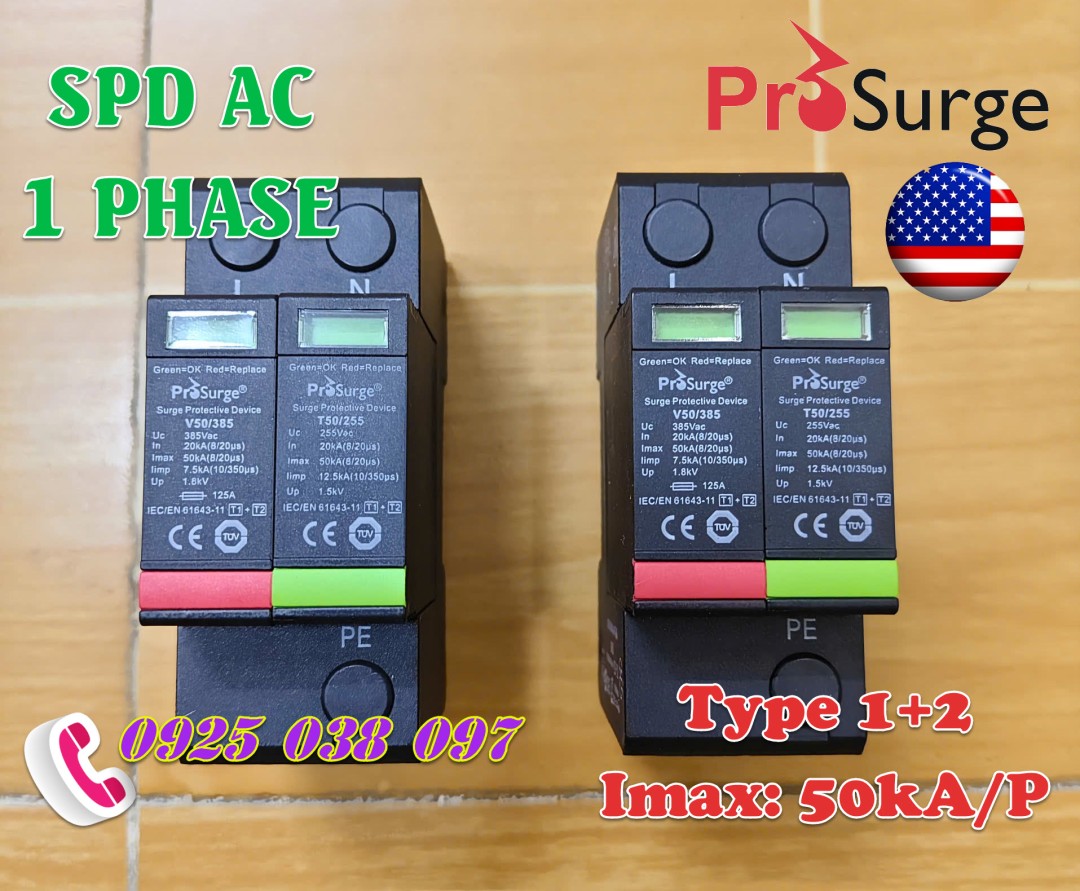

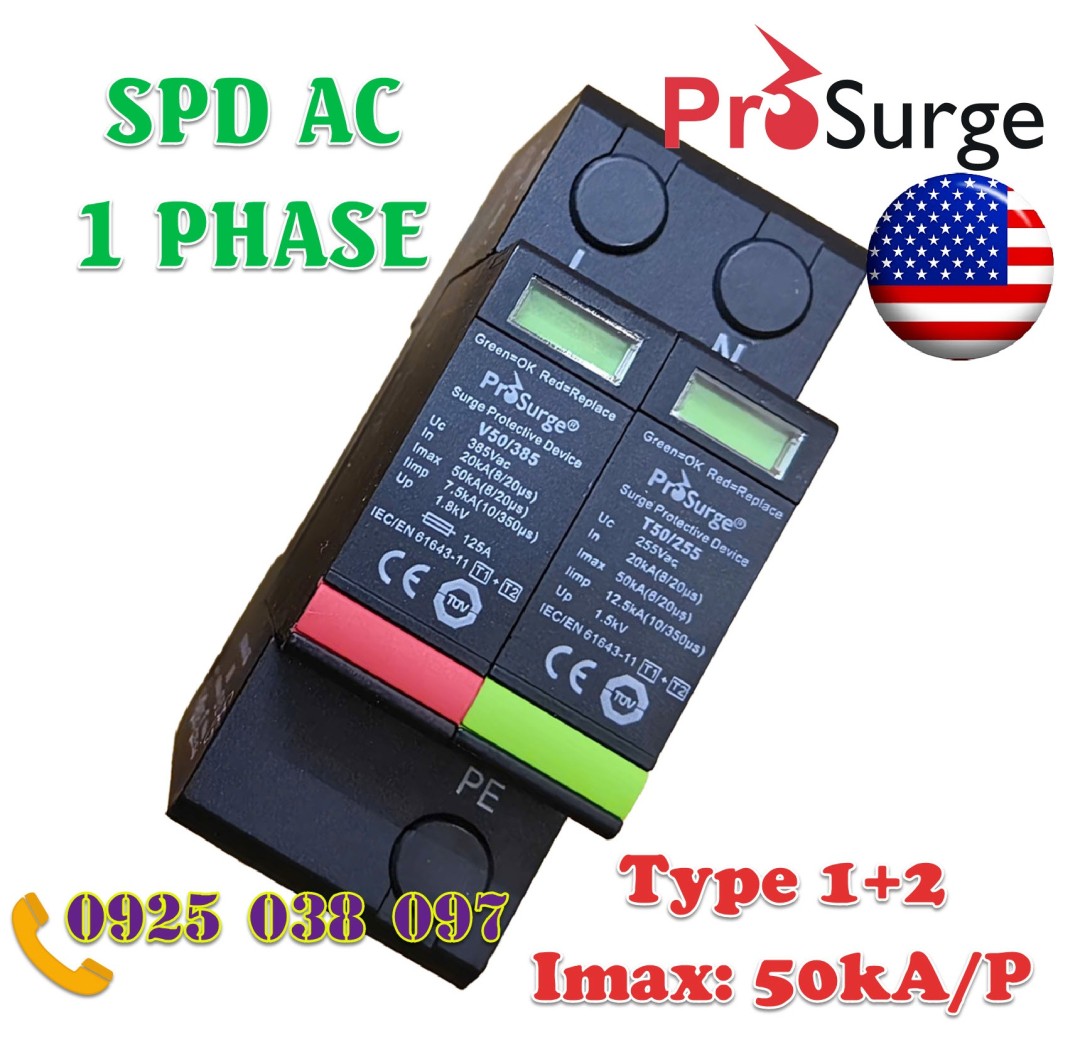

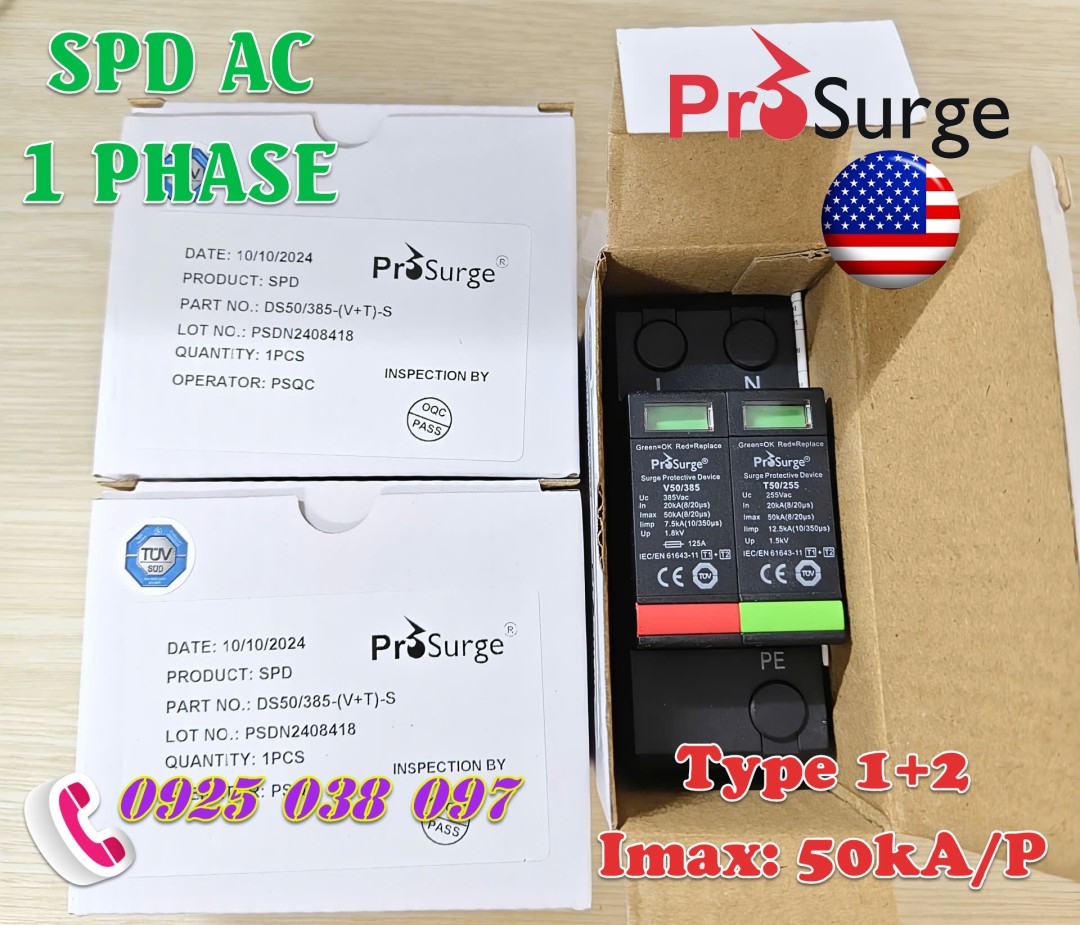

Chống sét lan truyền 1 pha 50kA mỗi pha DS50/385-(V+T)-(S) của Prosurge là giải pháp bảo vệ Type 1 + Type 2 (Class I + II) cao cấp dành cho hệ thống điện xoay chiều 1 pha (220V/230V), được thiết kế lắp đặt trên thanh DIN-rail. Thiết bị kết hợp công nghệ MOV (Metal Oxide Varistor) và GDT (Gas Discharge Tube) tiên tiến, tích hợp cơ chế ngắt nhiệt (thermal disconnector) và dập hồ quang nhanh chóng, đảm bảo an toàn tuyệt đối mà không cần cầu chì phụ trợ.

Title

Thông số kỹ thuật	Giá trị
Loại thiết bị	Thiết bị cắt sét lan truyền type 1 (type 1+2)
Cách lắp đặt, đấu nối	Lắp song song
Tính tương thích với mạng điện	TN-C, TN-C-S, TN-S, TT.
Chế độ bảo vệ	1 pha 2P L+N / PE
Điện áp định mức Un	220V - 277VAC 50Hz
Tích hợp tiếp điểm cảnh báo từ xa	Có
Điện áp hoạt động liên tục (Max Continuous Operating Voltage) Uc	275VAC
Dòng cắt sét xung 10/350us (Impulse Discharge Current) Iimp	7.5kA/12.5kA
Dòng cắt sét tổng 8/20us ( Total Discharge Current ) Itotal	100kA
Dòng cắt sét cực đại 8/20μs (Max Discharge Current) Imax	50kA

LH tư vấn thiết bị chống sét

Thông tin chi tiết

Thiết bị chống sét lan truyền 1 pha 2P 50kA/pha DS50/385-(V+T)-(S)

Xem nhanh ẩn

1 Thiết bị chống sét lan truyền 1 pha 2P 50kA/pha DS50/385-(V+T)-(S)

2 Ứng dụng thiết bị chống sét lan truyền 1 pha 50kA

Chống sét lan truyền 1 pha 50kA/pha DS50/385-(V+T)-(S) của Prosurge là giải pháp bảo vệ Type 1 + Type 2 (Class I + II) cao cấp dành cho hệ thống điện xoay chiều 1 pha (220V/230V), được thiết kế lắp đặt trên thanh DIN-rail. Thiết bị kết hợp công nghệ MOV (Metal Oxide Varistor) và GDT (Gas Discharge Tube) tiên tiến, tích hợp cơ chế ngắt nhiệt (thermal disconnector) và dập hồ quang nhanh chóng, đảm bảo an toàn tuyệt đối mà không cần cầu chì phụ trợ.

Về thông số kỹ thuật chính:

Điện áp làm việc liên tục Uc ≈ 385V (phù hợp lưới 230V với biên độ dao động cao).
Dòng xả sét tối đa Imax = 50kA (8/20µs).
Dòng xung sét (định mức) In = 20kA (8/20µs).
Dòng sét sét trực tiếp Iimp ≈ 7,5kA (10/350µs) cho đường L-N.
Mức bảo vệ điện áp Up thấp (thường khoảng 1,8kV).
Phiên bản có tiếp điểm báo hiệu từ xa (-S) và cờ hiển thị trạng thái lỗi trực quan.
Khả năng chịu ngắn mạch cao (SCCR lên đến 200kA).

Ứng dụng thiết bị chống sét lan truyền 1 pha 50kA

Thiết bị chống sét lan truyền 1 pha 50kA đặc biệt hiệu quả trong việc cắt lọc các xung sét lan truyền do sét đánh gần, sét đánh gián tiếp hoặc các xung điện áp thoáng qua từ vận hành thiết bị công suất lớn. Nó được ứng dụng rộng rãi tại tủ điện chính, tủ phân phối của nhà ở, văn phòng, tòa nhà dân dụng, hệ thống điện công nghiệp nhẹ, trạm biến áp phụ, hệ thống năng lượng mặt trời (solar) và các thiết bị điện tử nhạy cảm. Việc lắp đặt DS50/385-(V+T)-(S) giúp bảo vệ an toàn cho thiết bị điện, giảm thiểu nguy cơ hư hỏng, cháy nổ và gián đoạn hoạt động, đồng thời nâng cao tuổi thọ toàn bộ hệ thống điện một cách đáng kể.
