Tủ cắt sét lan truyền là tổ hợp các thiết bị chống sét dùng để bảo vệ các thiết bị trong hệ thống nguồn điện khỏi các sự cố quá tải do sét đánh. Loại tủ này có cấu tạo đặc biệt gồm đầy đủ những công nghệ chống sét bảo vệ tốt nhất. Thông qua bài viết này chúng tôi sẽ cung cấp thêm cho bạn một số thông tin về loại tủ điện chống sét lan truyền.
Tủ cắt sét lan truyền là gì?
Tủ cắt sét lan truyền còn được gọi là tủ cắt lọc sét hay tủ cắt sét lan truyền. Đây là loại tủ điện tích hợp khả năng cắt sét để bảo vệ các thiết bị điện trong trường hợp có sét lan truyền vào đường dây truyền tải điện.
Tủ điện chống sét lan truyền được sản xuất theo nhiều dòng tải và dòng cắt sét khác nhau ví dụ tủ cắt lọc sét 1 pha 63A. Vỏ tủ thường được được làm bằng thép sơn tĩnh điện hình chữ nhật. Bên cạnh đó, tùy theo chức năng chính tủ sẽ được chia theo vị khu vực lắp đặt của tủ điện hạ thế chống sét, tủ điện tổng chống sét, tủ điện MSB chống sét….

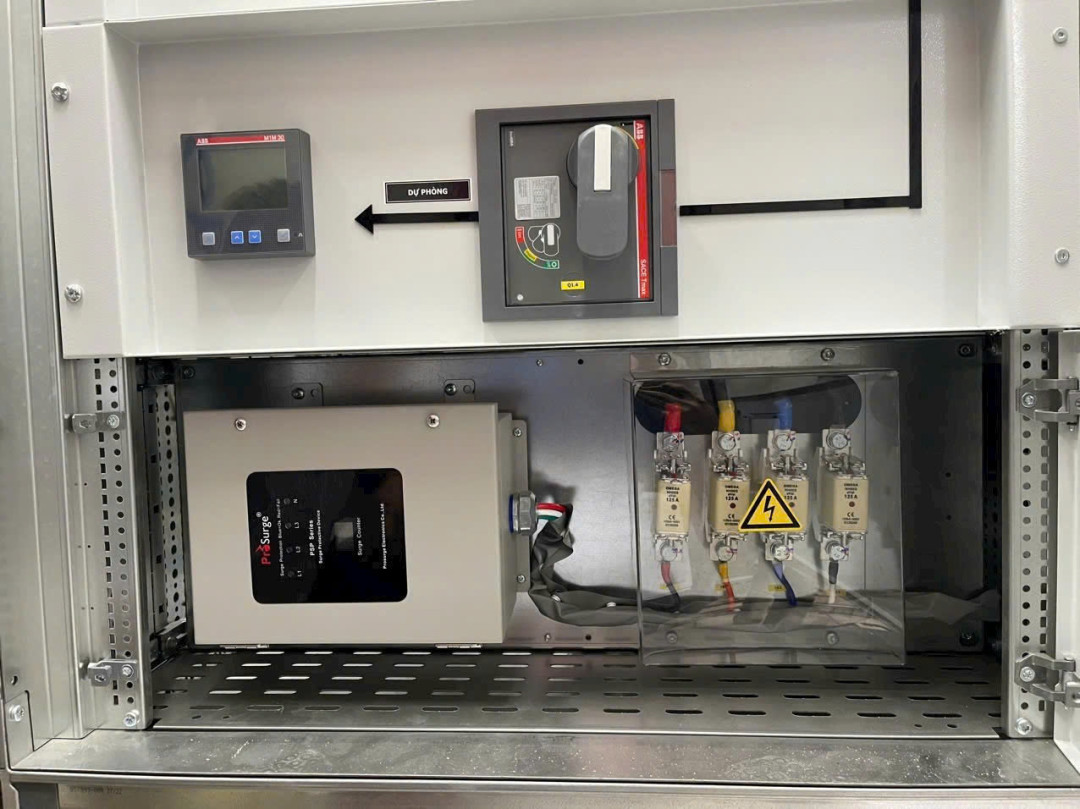

Tủ cắt sét lan truyền còn được gọi là tủ cắt lọc sét hay tủ cắt sét lan truyền.
Cấu tạo và chức năng của Tủ cắt sét lan truyền
Tủ cắt sét lan truyền bao gồm hai bộ phận chính đó là vỏ tủ điện và các linh kiện cắt lọc sét bên trong. Vỏ tủ thường được làm bằng kim loại sơn tĩnh điện có khả năng bảo vệ thiết bị cắt sét bên trong ngăn ảnh hưởng môi trường bên ngoài. Vỏ tủ thường sơn tĩnh điện giúp gia tăng tính thẩm mỹ cho thiết bị và bảo vệ chống giật, rò điện cho người sử dụng
Tủ điện cắt sét có chức năng chính là bảo vệ chống sét, chống cháy các phụ tải sau tủ điện phân phối tổng hoặc tủ phân phối.
Chức năng của tủ điện chống sét lan truyền:
Xem thêm >>>>> Tủ cắt lọc sét
- Phần cắt sét sơ cấp:
Thiết bị SPD sử dụng công nghệ Spark Gap giúp kiểm soát những dòng sét lớn. Thiết bị SPD có chứa các tụ cắt sét MOV và GDT nhằm ngăn chặnxung điện quá áp khi bị sét đánh vào hệ thống. Đôi lúc quá trình đóng cắt của các thiết bị đóng cắt trong hệ thống điện dẫn đến hiện tượng quá áp. Thiết bị chống sét SPD sẽ cắt sét trực tiếp, sau đó, thông qua bộ lọc triệt tiêu xung nhiễu của sét lên các thiết bị điện, bảo vệ quá áp, quá tải cho tủ điện. Giúp cho tủ điện không xảy ra các sự cố nổ, chập/ cháy…
- Mạch nhiễu EMI/RFI hoặc mạch lọc thông thấp LC:
Mạch nhễu nhiễu EMI/RFI tần số 3Hz – 300HZ giúp ổn định điện áp đầu ra, ổn định sóng sin đầu ra sau sét, tăng cường bảo vệ cho các thiết bị điện, điện tử nhạy cảm.
Mạch lọc giúp giảm tỷ lệ biến thiên điện áp (dv/dt) và điện áp dư ngõ ra của thiết bị cắt lọc sét, tăng cường bảo vệ cho các thiết bị điện, điện tử nhạy cảm.
- Phần cắt sét thứ cấp:
Công nghệ TPMOV chịu được quá áp cao, bảo vệ quá nhiệt, chống cháy thiết bị.

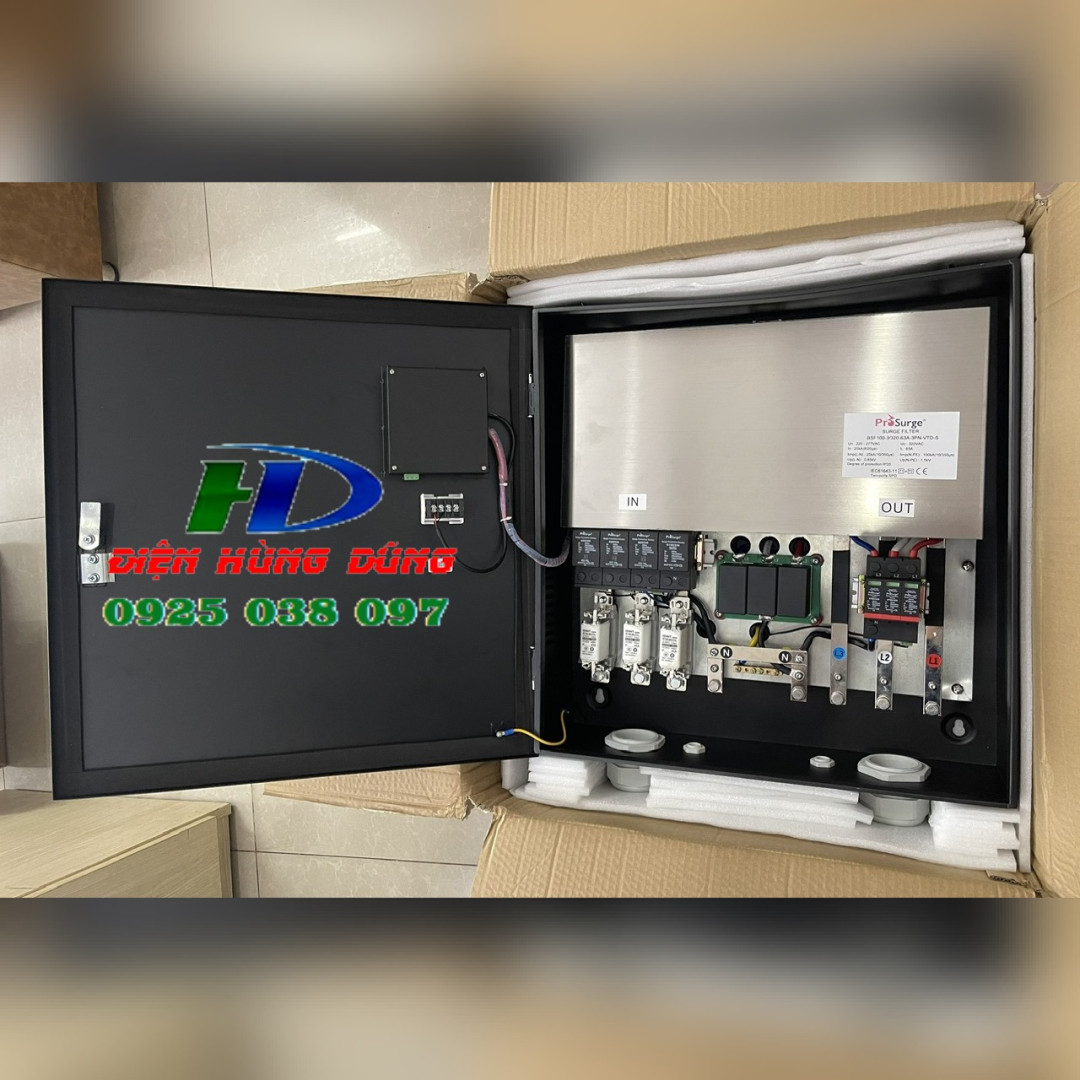

Tủ điện chống sét có công dụng điều khiển và bảo vệ hệ thống phụ tải khỏi các sự cố ngắt mạch
Hướng dẫn lắp đặt Tủ cắt sét lan truyền
Quy trình lắp đặt Tủ cắt sét lan truyền cần được thực hiện bởi những người có chuyên môn, được trang bị đầy đủ dụng cụ bảo hộ lao động an toàn. Cách lắp đặt sẽ bao gồm các bước sau:
- Bước 1 Xác định vị trí lắp thiết bị: Tùy theo từng loại tủ điện mà người thi công cần chọn vị trí lắp Tủ cắt sét sao cho phù hợp. Thông thường, vị trí lắp đặt hiệ quả nhất là đầu nguồn lưới điện sau trạm biến áp.
- Bước 2 Thi chông hệ thống tiếp địa: Bước này sẽ có ảnh hưởng trực tiếp đến khả năng thoát sét của thiết bị nên cần thực hiện một cách cẩn thận và chính xác nhất
- Bước 3 Lắp đặt Tủ cắt sét: Đơn vị thi công cần lựa chọn cách lắp đặt sao cho phù hợp với hệ thống điện trong tủ điện. Khi thực hiện, phải được ngắt nguồn điện để đảm bảo an toàn cho người thi công.
Việc lắp đặt thiết bị chống sét cần phải thực hiện theo đúng các bước bên trên. Bên cạnh đó, người thi công cần lưu ý một số vấn đề sau đây:
- Sử dụng thiết bị cắt sét 1 pha hoặc 3 pha lắp song song vào át tổng nguồn điện.
- Khi lắp đặt cần siết chặt các đầu cos, phụ kiện,… để đảm bảo an toàn.
- Thông số thiết bị cần đảm bảo phù hợp với điện áp của thống điện.
- Lắp đặt đúng thứ tự bảo vệ: tủ điện phân phối tổng – tủ nhánh – tủ phòng.
- Sau đó, người thi công cần kết nối thiết bị đến bãi tiếp địa điện trở dưới 4 Ôm.

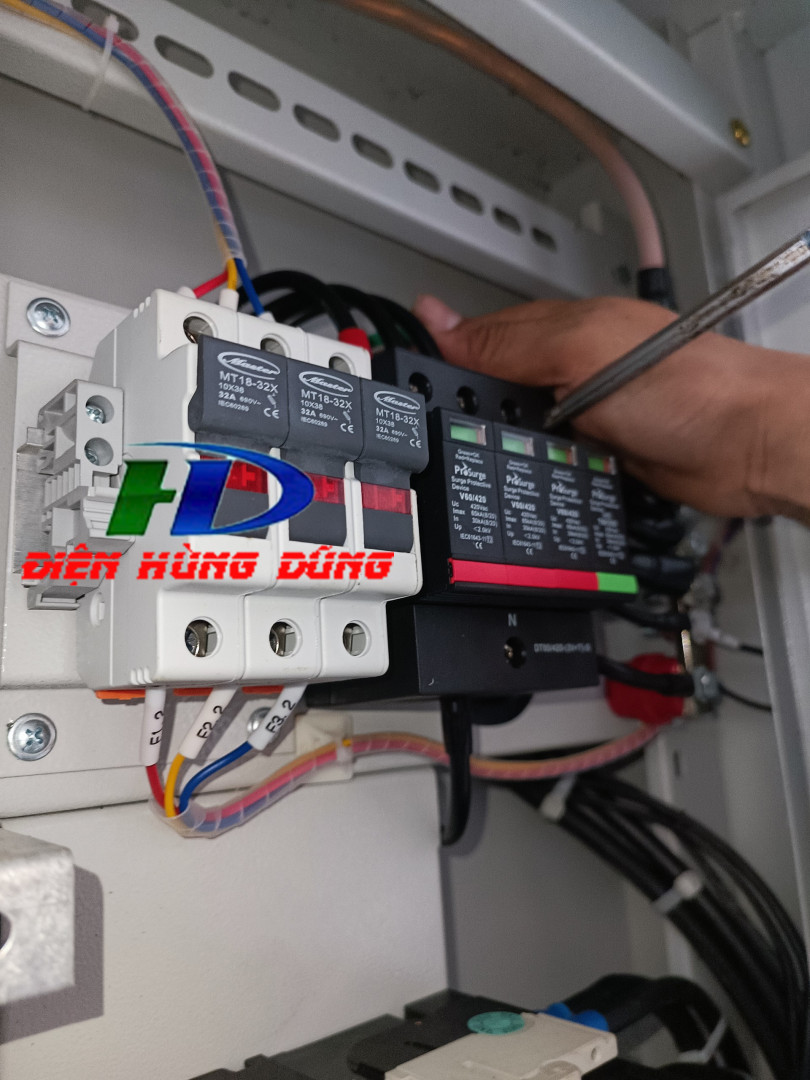

Quy trình lắp đặt Tủ cắt sét lan truyền gồm 3 bước
Đơn vị cung cấp Tủ cắt sét lan truyền uy tín
Được thành lập bởi đội ngũ kỹ sư với nhiều kinh nghiệm và nhiệt huyết trong lĩnh vực Công nghệ Điện, Điện tử, Viễn Thông, Công nghệ thông tin, Điện lạnh, Công ty Hùng Dũng luôn mang đến các sản phẩm và dịch vụ chất lượng cao trong lĩnh vực trên, hiện tại các sản phẩm dịch vụ của chúng tôi đã và đang triển khai phát triển có uy tín cao trên thị trường bao gồm:
– Cung cấp, tư vấn giải pháp chống sét toàn diện với các sản phẩm từ các nhà sản xuất uy tín trên thế giới. Các sản phẩm về chống sét trực tiếp, chống sét lan truyền, hệ thống tiếp đất. Đặc biệt chúng tôi cung cấp giải pháp chống sét cho các Công trình viễn thông, các nhà máy khí, nhà máy điện, sân bay, các tòa cao ốc.
– Hệ thống thiết bị và phụ kiện cao cấp cho hệ thống điện năng lượng mặt trời, tư vấn và cung cấp lắp đặt các công trình điện năng lượng mặt trời từ 50KW đến 2MW
– Cung cấp hạ tầng cho các trung tâm dữ liệu, phòng server, các sản phẩm UPS, Rectifier, Accu, máy lạnh chính xác và các dịch vụ bảo trì bảo dưỡng đi kèm
Hãy liên hệ ngay tới Hotline 0925 038 097 của chúng tôi để được tư vấn, hỗ trợ và nhận báo giá nhanh nhất nhé!
