Chống sét lan truyền đường tín hiệu 24V DC DD-24

➢ Bộ bảo vệ đường tín hiệu 24V theo tiêu chuẩn UL 497B (Số tệp E504171)
➢ Thiết bị bảo vệ quá áp dạng cắm có đế gắn DIN Rail
➢ Việc truyền tín hiệu không bị gián đoạn khi đổi module
➢ Mạch bảo vệ 2 tầng, hạn chế quá áp bằng ống xả khí và diode transzorb
➢ Dòng tải định mức lên đến 2A
➢ Không có trở kháng nối tiếp
➢ Thích hợp sử dụng cho hệ thống đo lường điều khiển, can nhiệt (thiết bị PT100 PT1000), báo động điện áp thấp các mạch tủ PCC hoặc an ninh, hoặc d.c. cung cấp điện vv
➢ Tuân theo tiêu chuẩn UL497, và IEC61643-21:2012, loại D1/C1/C2/C3

Title

Thông số kỹ thuật	Giá trị
Loại thiết bị	Thiết bị cắt sét lan truyền type 1 (type 1+2)
Cách lắp đặt, đấu nối	Lắp song song
Tính tương thích với mạng điện	TN-C, TN-C-S, TN-S, TT.
Chế độ bảo vệ	3 pha 3P+N / PE
Điện áp định mức Un	220V - 277VAC 50Hz
Tích hợp tiếp điểm cảnh báo từ xa	Có
Điện áp hoạt động liên tục (Max Continuous Operating Voltage) Uc
Dòng cắt sét xung 10/350us (Impulse Discharge Current) Iimp
Dòng cắt sét tổng 8/20us ( Total Discharge Current ) Itotal
Dòng cắt sét cực đại 8/20μs (Max Discharge Current) Imax

LH tư vấn thiết bị chống sét

Thông tin chi tiết

Chống sét lan truyền đường tín hiệu 24V LPI DD-24 là thiết bị chống sét chuyên dụng cho hệ thống nguồn trung tâm, hệ thống báo cháy, hệ thống giám sát an ninh tòa nhà.

Chống sét lan truyền đường tín hiệu LPI 24V DD-24 được thiết kế để triệt tiêu các xung quá áp lặp lại lan truyền gây ra trên các đường cáp đồng, tương thích các dòng tín hiệu có điện áp thấp 24-48V.

Thiết bị chống sét LPI DD-24 đáp ứng tần số trên 100MHz và không chỉ cắt được các xung lan truyền 8/20µs đến 20kA mà còn cắt được dòng xung trực tiếp đến 2.5kA (10/350µs).

Chống sét lan truyền đường tín hiệu kết hợp từ các phần tử bảo vệ như ống phóng khí (GDT) và cầu di-ốt có khả năng giải phóng một cách tức thì và mạnh mẽ các xung sét quá áp trên đường dây để xuống đất một cách an toàn.

Chong Set Lan Truyen Duong Tin Hieu

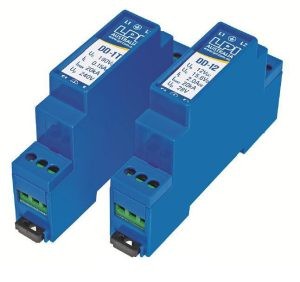

Thiết bị chống sét đường dữ liệu DD-24 có cấu tạo dạng module với bộ đế được gắn trên din-rail cố định, kết nối dây vào và ra, phần bảo vệ chống sét được gắn trên bộ đế này. Với cấu tạo của DD-24 như vậy sẽ rất thuận lợi cho công tác bảo trì thay thế mà không làm ảnh hưởng, gián đoạn việc truyền tín hiệu.

DD-24 được sản xuất và kiểm tra phù hợp tiêu chuẩn UL497, and IEC61643-21:2012,category D1/C1/C2/C3

TSKT Chống sét lan truyền đường tín hiệu 24V DD-24

Thông số kỹ thuật	Giá trị
Điện áp làm việc danh định (Un)	24V DC
Điện áp làm việc liên tục tối đa (Uc)	29V DC / 20V RMS (hoặc 30V RMS ở một số tài liệu)
Dòng cắt sét tối đa (Imax – xung 8/20µs)	20kA
Dòng tải tối đa (Iload)	2A
Điện áp bảo vệ (Up) tại xung 3kA 8/20µs	28V ~ 60V (tùy theo tài liệu kiểm tra)
Trở kháng vòng lặp (Loop Resistance)	< 0.1 Ω
Băng thông (Bandwidth)	5 MHz
Cấu hình bảo vệ	Line-Line (L-L) và Line-Ground (L-G)
Thời gian đáp ứng	< 5 ns
Nhiệt độ hoạt động	-40°C ~ +60°C
Kích thước (WxHxD)	17.5 × 94 × 58 mm
Trọng lượng	~40g
Kiểu lắp đặt	Thanh DIN rail (TS35)
Xuất xứ	Australia (Úc)
Bảo hành	thường 12-24 tháng tại VN
