Chống sét DC là gì?
Chống sét DC là thiết bị chống sét lan truyền (Surge Protective Device – SPD) được thiết kế để bảo vệ các thiết bị sử dụng dòng điện một chiều (DC) khỏi các xung quá áp do sét đánh trực tiếp hoặc sét lan truyền trên đường dây.
Trong hệ thống điện năng lượng mặt trời, điện áp DC từ các tấm pin có thể dao động từ 150VDC đến 1500VDC, tùy theo quy mô hệ thống. Khi xảy ra hiện tượng sét cảm ứng hoặc sét lan truyền, điện áp đột biến có thể phá hỏng:
- Inverter hòa lưới
- Hybrid Inverter
- Bộ điều khiển sạc MPPT
- Pin lưu trữ Lithium
- Các tấm pin năng lượng mặt trời
- Thiết bị giám sát hệ thống
Vì vậy, chống sét DC là thành phần không thể thiếu trong mọi hệ thống điện mặt trời hiện đại.
Vì sao hệ thống điện mặt trời cần chống sét DC?
Các tấm pin năng lượng mặt trời thường được lắp đặt trên mái nhà hoặc khu vực ngoài trời có diện tích lớn, khiến chúng trở thành đối tượng dễ chịu ảnh hưởng của sét.
Ngay cả khi sét không đánh trực tiếp, từ trường sinh ra trong quá trình phóng điện cũng tạo nên xung điện áp hàng nghìn Volt trên đường dây DC.
Nếu không được bảo vệ:
- Inverter có thể cháy bo mạch.
- Pin lưu trữ bị hư hỏng.
- MPPT lỗi hoặc mất khả năng điều khiển.
- Hệ thống ngừng phát điện.
- Chi phí sửa chữa rất lớn.
Lắp đặt chống sét DC giúp giảm thiểu rủi ro và nâng cao tuổi thọ toàn bộ hệ thống.
Ứng dụng của chống sét DC trong hệ thống điện mặt trời hòa lưới
Đối với hệ thống Solar On-Grid (Hòa lưới), chống sét DC được lắp đặt giữa chuỗi pin (PV String) và inverter.
Mục đích:
- Bảo vệ đầu vào MPPT của inverter.
- Hạn chế xung điện áp từ phía dàn pin.
- Giảm nguy cơ cháy nổ thiết bị.
- Đảm bảo hệ thống vận hành ổn định.
Đặc biệt với các hệ thống:
- 3kW
- 5kW
- 10kW
- 20kW
- 50kW
- 100kW trở lên
thì chống sét DC gần như là yêu cầu bắt buộc.
Vai trò của chống sét DC trong hệ thống Hybrid có lưu trữ
Hệ thống Hybrid không chỉ có inverter mà còn tích hợp pin lưu trữ Lithium hoặc ắc quy.
Điều này làm tăng giá trị đầu tư và yêu cầu bảo vệ cao hơn.
Một xung sét có thể truyền theo đường:
- Tấm pin → Inverter
- Tấm pin → Bộ sạc MPPT
- Pin lưu trữ → Inverter
- Hệ thống DC Bus
Nếu không có chống sét DC, nguy cơ hỏng pin Lithium hoặc inverter Hybrid là rất lớn.
Đối với hệ thống Hybrid, nên lắp:
- SPD DC tại đầu vào PV.
- SPD AC tại đầu ra inverter.
- Hệ thống tiếp địa đạt tiêu chuẩn.
- Kim thu sét nếu công trình nằm ở khu vực có mật độ sét cao.
Các loại chống sét DC phổ biến
Hiện nay, thiết bị chống sét DC được phân loại theo khả năng bảo vệ.
Chống sét DC Type 2
Đây là loại được sử dụng phổ biến nhất trong hệ thống điện mặt trời dân dụng.
Ưu điểm:
- Giá thành hợp lý.
- Đáp ứng đa số nhu cầu.
- Dễ thay thế.
- Bảo vệ hiệu quả trước sét lan truyền.
Chống sét DC Type 1 + Type 2
Loại này phù hợp với:
- Nhà máy điện mặt trời.
- Trang trại Solar Farm.
- Công trình có hệ thống kim thu sét trực tiếp.
Khả năng chịu dòng xung lớn hơn Type 2.
Cách lựa chọn chống sét DC phù hợp
Khi lựa chọn SPD DC cần lưu ý các thông số:
Điện áp hoạt động (Uc)
Phải lớn hơn điện áp hở mạch lớn nhất của chuỗi pin.
Ví dụ:
- Hệ 600VDC
- Hệ 1000VDC
- Hệ 1500VDC
Dòng cắt xung (Imax)
Thông thường:
- 20kA
- 40kA
- 50kA
Tùy theo yêu cầu bảo vệ của công trình.
Số cực
Phổ biến:
- 2P
- 3P
Lựa chọn theo cấu hình hệ thống.
Tiêu chuẩn
Nên chọn các sản phẩm đạt:
- IEC 61643-31
- CE
- TUV
- RoHS

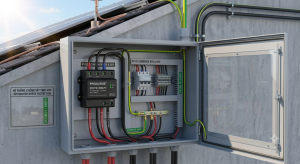

Vị trí lắp đặt chống sét DC
Thiết bị chống sét DC nên được lắp:
- Trong tủ DC Combiner Box.
- Gần inverter nhất có thể.
- Trước đầu vào MPPT.
- Kết hợp với hệ thống tiếp địa có điện trở thấp.
Khoảng cách dây nối SPD đến thanh tiếp địa nên ngắn nhất để giảm điện cảm và nâng cao hiệu quả cắt sét.
Có cần chống sét DC nếu đã có kim thu sét?
Đây là câu hỏi nhiều người nhầm lẫn.
Câu trả lời là Có.
Kim thu sét chỉ bảo vệ công trình khỏi sét đánh trực tiếp.
Trong khi đó, chống sét DC có nhiệm vụ:
- Cắt xung điện áp lan truyền.
- Bảo vệ thiết bị điện tử.
- Bảo vệ inverter.
- Bảo vệ pin lưu trữ.
Hai giải pháp này bổ sung cho nhau và không thể thay thế lẫn nhau.
Lợi ích khi lắp đặt chống sét DC
Việc đầu tư thiết bị chống sét DC mang lại nhiều lợi ích:
- Bảo vệ inverter khỏi hư hỏng do quá áp.
- Tăng tuổi thọ hệ thống điện mặt trời.
- Giảm chi phí sửa chữa và thay thế thiết bị.
- Hạn chế thời gian gián đoạn phát điện.
- Đảm bảo an toàn cho hệ thống Hybrid và pin lưu trữ.
- Tăng độ tin cậy trong vận hành lâu dài.
Kết luận
Trong các hệ thống điện năng lượng mặt trời hòa lưới và Hybrid, chống sét DC là thiết bị bảo vệ không thể thiếu. Với đặc thù các tấm pin được lắp đặt ngoài trời và hoạt động ở điện áp DC cao, nguy cơ chịu ảnh hưởng từ sét lan truyền luôn hiện hữu.
Việc lựa chọn đúng thiết bị chống sét DC, lắp đặt đúng vị trí và kết hợp với hệ thống tiếp địa đạt tiêu chuẩn sẽ giúp bảo vệ inverter, pin lưu trữ, tấm pin và toàn bộ hệ thống trước các xung quá áp nguy hiểm. Đây là khoản đầu tư nhỏ nhưng mang lại giá trị lớn về độ an toàn, độ bền và hiệu quả vận hành của hệ thống điện năng lượng mặt trời trong nhiều năm.
