Thiết bị chống sét lan truyền DC là gì?
Thiết bị chống sét lan truyền DC (DC Surge Protective Device – DC SPD) là thiết bị chuyên dụng được lắp đặt trên đường dây điện một chiều (DC) nhằm bảo vệ các thiết bị điện khỏi xung quá áp do sét đánh trực tiếp hoặc cảm ứng từ môi trường.
Trong hệ thống điện năng lượng mặt trời, điện áp DC từ các tấm pin có thể lên tới 600VDC, 1000VDC hoặc 1500VDC. Khi xảy ra hiện tượng sét lan truyền, dòng xung có thể phá hủy:
- Inverter hòa lưới
- Hybrid Inverter
- Bộ điều khiển sạc MPPT
- Hệ thống pin lưu trữ Lithium
- Thiết bị giám sát
- Dây dẫn và các linh kiện điện tử
Vì vậy, việc lắp đặt thiết bị chống sét lan truyền DC là yêu cầu gần như bắt buộc trong các hệ thống điện mặt trời hiện đại.
Vì sao hệ thống điện mặt trời dễ bị ảnh hưởng bởi sét lan truyền?
Các tấm pin năng lượng mặt trời thường được lắp đặt trên mái nhà hoặc ngoài trời với diện tích lớn. Điều này khiến chúng trở thành “ăng-ten” thu xung điện từ khi có sét.
Ngay cả khi sét không đánh trực tiếp vào hệ thống, xung điện cảm ứng vẫn có thể truyền theo:
- Chuỗi pin PV
- Dây DC
- Khung giàn
- Hệ thống tiếp địa
Chỉ trong vài micro giây, điện áp có thể tăng lên hàng nghìn Volt, vượt xa khả năng chịu đựng của inverter.
Hậu quả thường gặp gồm:
- Cháy inverter
- Hỏng MPPT
- Mất dữ liệu giám sát
- Cháy cầu chì
- Giảm tuổi thọ pin lưu trữ
- Ngừng phát điện toàn hệ thống
Vai trò của thiết bị chống sét lan truyền DC
Bảo vệ inverter
Inverter là thiết bị có giá trị cao nhất trong hệ thống điện mặt trời.
Khi có xung quá áp, SPD DC sẽ dẫn dòng sét xuống hệ thống tiếp địa trước khi dòng điện đi vào inverter.
Điều này giúp giảm đáng kể nguy cơ hỏng mạch công suất và bo điều khiển.
Bảo vệ pin lưu trữ Hybrid
Trong hệ thống Hybrid, pin Lithium được kết nối trực tiếp với inverter thông qua đường DC.
Nếu xảy ra quá áp:
- BMS có thể bị hỏng
- Pin ngắt khẩn cấp
- Giảm tuổi thọ cell
- Nguy cơ mất dữ liệu
Lắp thiết bị chống sét lan truyền DC giúp bảo vệ toàn bộ cụm lưu trữ năng lượng.
Giảm thời gian ngừng hoạt động
Một inverter hỏng có thể khiến hệ thống ngừng phát điện nhiều ngày.
SPD DC giúp:
- giảm chi phí sửa chữa
- giảm thời gian bảo trì
- đảm bảo hệ thống vận hành liên tục
Ứng dụng trong hệ thống điện mặt trời hòa lưới

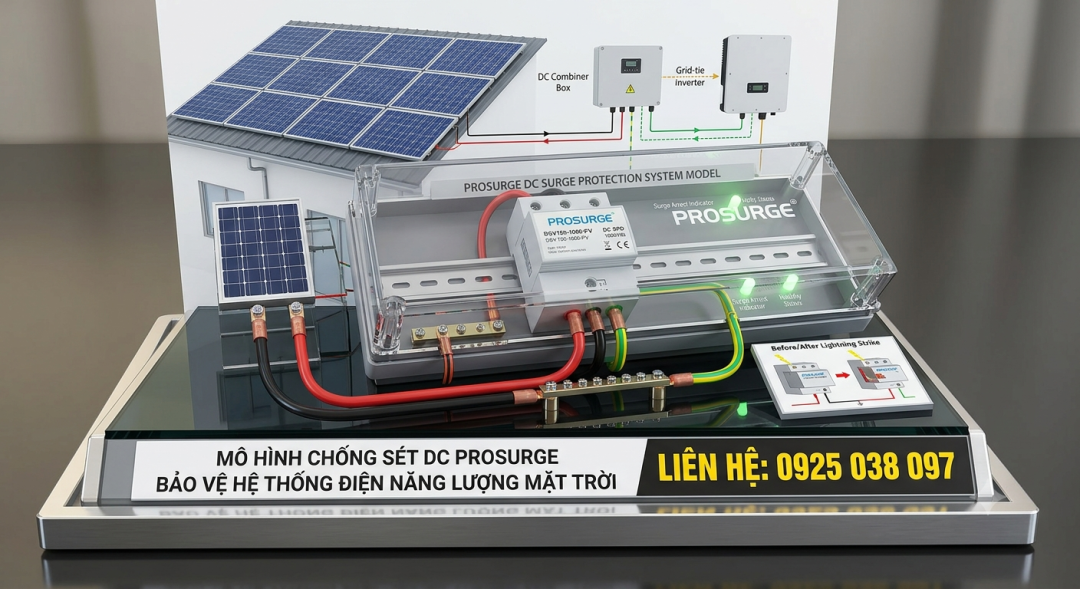

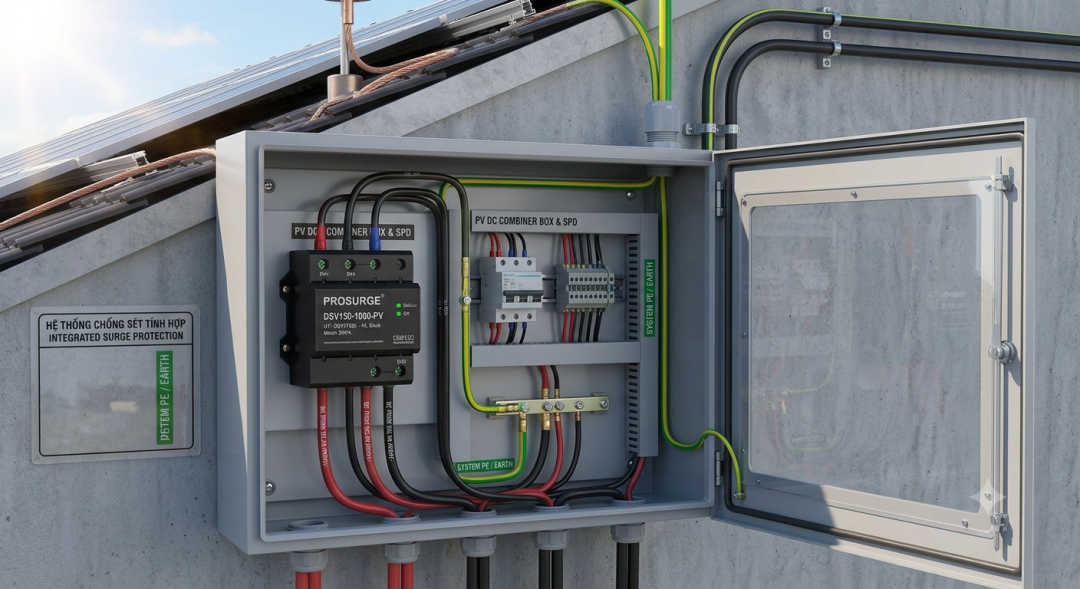

Đối với hệ thống hòa lưới (On-grid), SPD DC thường được lắp:
- Sau chuỗi pin (PV String)
- Trước inverter
- Trong tủ DC Combiner Box
Thiết bị sẽ bảo vệ:
- Chuỗi pin
- Inverter
- Hệ thống giám sát
Đây là vị trí được khuyến nghị theo các tiêu chuẩn thiết kế điện mặt trời.
Ứng dụng trong hệ thống Hybrid lưu trữ
Hệ thống Hybrid có nhiều thành phần điện tử hơn nên mức độ rủi ro cũng cao hơn.
SPD DC được lắp tại:
- Đầu vào PV
- Đầu pin Battery
- Đầu MPPT
- Tủ DC
Một số dự án còn lắp thêm SPD tại:
- Bộ chuyển nguồn ATS
- Bộ sạc EV
- Hệ thống quản lý năng lượng EMS
Nhờ đó toàn bộ hệ thống được bảo vệ đồng bộ.
Các loại thiết bị chống sét lan truyền DC phổ biến
SPD Type 1 DC
Sử dụng tại khu vực có nguy cơ sét đánh trực tiếp.
Phù hợp:
- Nhà máy điện mặt trời
- Trang trại Solar Farm
- Công trình có cột thu lôi
SPD Type 2 DC
Là loại được sử dụng phổ biến nhất.
Ứng dụng:
- Nhà dân
- Biệt thự
- Nhà xưởng
- Hệ thống điện mặt trời áp mái
SPD Type 1+2
Kết hợp khả năng cắt dòng sét lớn và chống xung lan truyền.
Phù hợp cho:
- Công trình trọng điểm
- Trung tâm dữ liệu
- Nhà máy sản xuất
Tiêu chí lựa chọn thiết bị chống sét lan truyền DC
Để đạt hiệu quả bảo vệ cao, cần lựa chọn SPD theo các tiêu chí:
Điện áp làm việc (Uc)
Phải lớn hơn điện áp hở mạch của chuỗi pin.
Ví dụ:
- Hệ 600VDC
- Hệ 1000VDC
- Hệ 1500VDC
Dòng cắt xung (In)
Thông thường:
- 20kA
- 40kA
- 60kA
Khu vực có mật độ sét cao nên chọn dòng cắt lớn hơn.
Tiêu chuẩn quốc tế
Nên lựa chọn sản phẩm đạt:
- IEC 61643-31
- EN 61643
- CE
- RoHS
Có chỉ thị trạng thái
Đèn xanh:
Thiết bị hoạt động bình thường.
Đèn đỏ:
Cần thay thế module chống sét.
Lưu ý khi lắp đặt SPD DC
Để SPD hoạt động hiệu quả:
- Lắp càng gần inverter càng tốt.
- Dây nối xuống tiếp địa phải ngắn nhất có thể.
- Tiết diện dây tiếp địa phù hợp theo thiết kế.
- Điện trở tiếp địa nên đạt giá trị thấp theo yêu cầu của công trình.
- Kiểm tra định kỳ sau mỗi mùa mưa bão.
- Thay module SPD khi hết tuổi thọ hoặc có dấu hiệu hư hỏng.
Việc thi công đúng kỹ thuật quyết định lớn đến khả năng cắt xung và bảo vệ thiết bị.
Lợi ích khi đầu tư thiết bị chống sét lan truyền DC
Mặc dù chi phí đầu tư chỉ chiếm một phần nhỏ trong tổng giá trị hệ thống, nhưng thiết bị chống sét lan truyền DC mang lại nhiều lợi ích:
- Bảo vệ inverter có giá trị lớn.
- Giảm nguy cơ cháy nổ.
- Tăng tuổi thọ pin lưu trữ.
- Giảm chi phí bảo trì.
- Hạn chế thời gian ngừng phát điện.
- Đảm bảo hệ thống vận hành ổn định trong mùa mưa giông.
- Đáp ứng yêu cầu của nhiều tiêu chuẩn thiết kế hệ thống điện mặt trời.
Kết luận
Trong bối cảnh các hệ thống điện năng lượng mặt trời hòa lưới và Hybrid ngày càng được triển khai rộng rãi, việc trang bị thiết bị chống sét lan truyền DC không chỉ là giải pháp bảo vệ thiết bị mà còn là yếu tố quan trọng giúp duy trì hiệu suất và độ tin cậy của toàn hệ thống.
Một thiết bị SPD DC được lựa chọn đúng thông số, lắp đặt đúng kỹ thuật và kết hợp với hệ thống tiếp địa đạt chuẩn sẽ giúp giảm đáng kể nguy cơ hư hỏng do sét lan truyền, bảo vệ inverter, pin lưu trữ và các thiết bị điện tử có giá trị cao. Đây là khoản đầu tư nhỏ nhưng mang lại hiệu quả lâu dài, góp phần đảm bảo hệ thống điện mặt trời vận hành an toàn, ổn định và bền vững trong nhiều năm.
