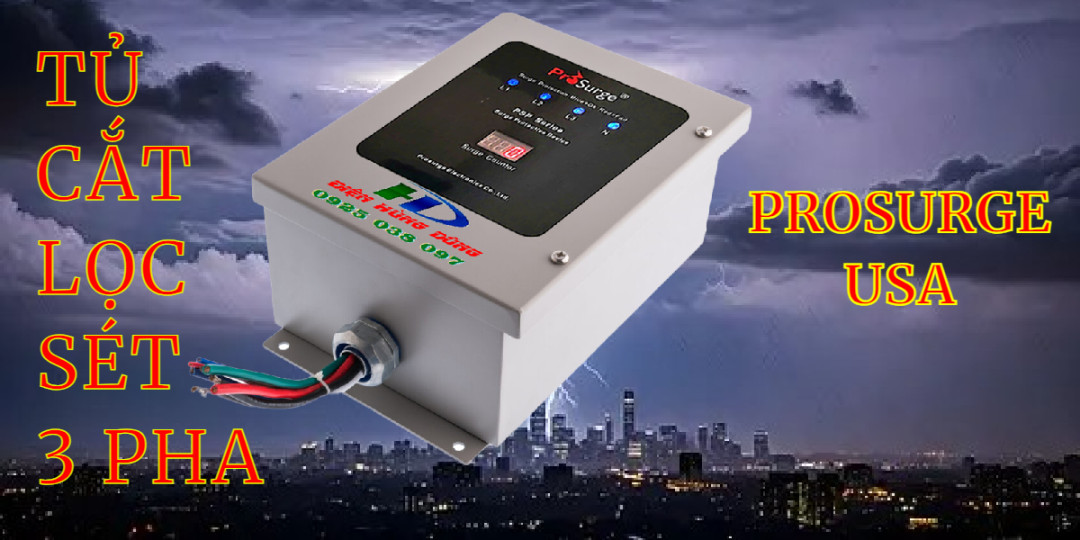

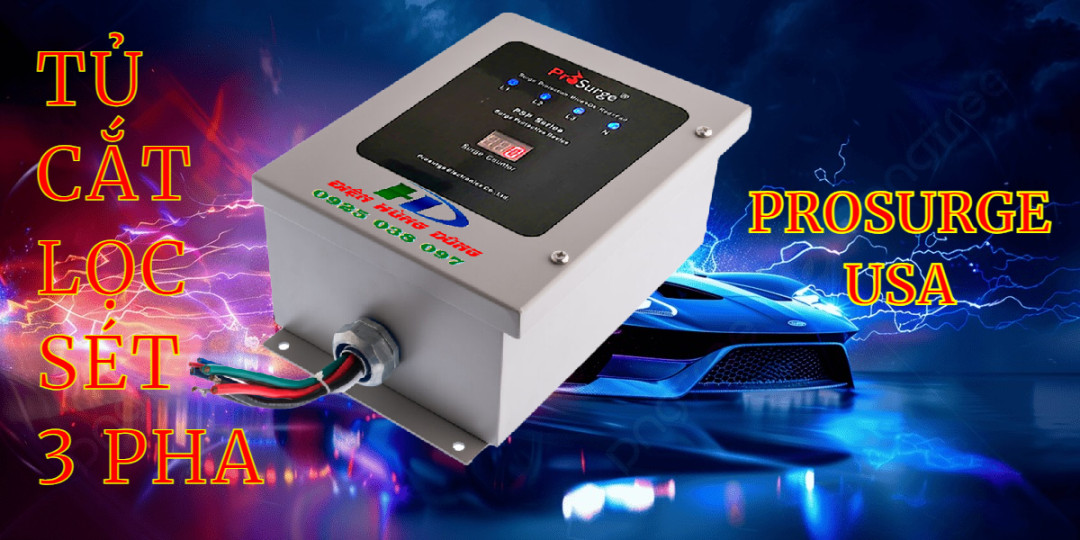

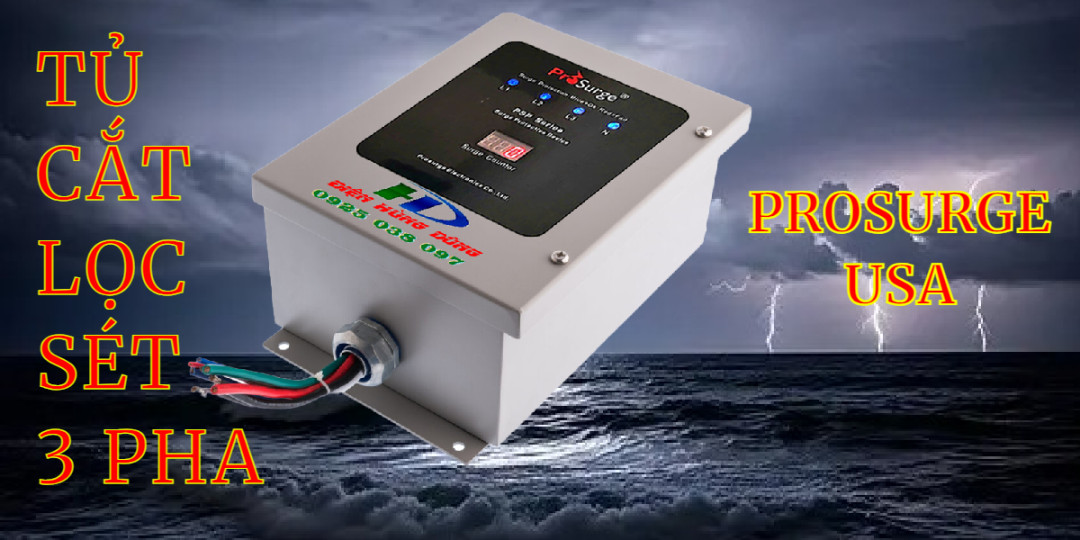

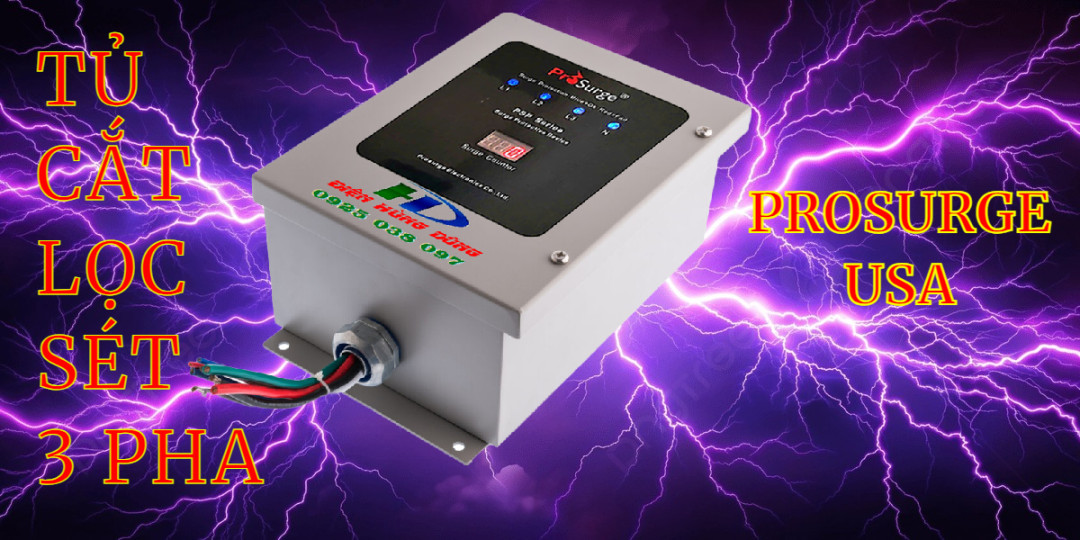

Tủ cắt lọc sét 3 pha 300kA PSP347Y62M/T1CTA Prosurge (hay còn gọi là thiết bị cắt lọc sét lan truyền) là một loại tủ điện chuyên dụng được thiết kế để bảo vệ hệ thống điện và các thiết bị khỏi các tác động từ sét đánh lan truyền, xung quá áp đột ngột hoặc nhiễu điện từ. Nó thường được lắp đặt trong các hệ thống điện dân dụng, công nghiệp, viễn thông hoặc data center, với khả năng chịu dòng sét lớn. Thiết bị này kết hợp hai chức năng chính: cắt sét (triệt tiêu năng lượng xung sét lớn) và lọc sét (suy giảm nhiễu và biến thiên điện áp nhỏ hơn), giúp ngăn chặn sét lan truyền qua đường dây nguồn vào thiết bị.
Thông số kỹ thuật tủ cắt lọc sét 3 pha 300kA Prosurge
|
TỦ CẮT LỌC SÉT 3 PHA / 3 PHASE |
|||||
|
Thông số Description |
Surge Protection Device (SPD) – Model |
||||
|
PSP347Y62M/T1CTA |
PSP347Y42M/T2FCTA |
PSP347Y22M/T2FCTA |
|||
|
Kiểu đấu nối Connection type |
Mắc song song với tải Parallel connected |
||||
|
Điện áp hệ thống System voltage (50/60Hz) |
347/600 VAC |
||||
|
Thời gian nhạy đáp ứng Operating time |
< 1ns |
||||
|
Dòng cắt sét/pha Primary surge protection rating per phase |
200kA |
150kA |
100kA |
||
|
Dòng cắt sét tổng/pha Total surge protection per phase |
400kA |
300kA |
200kA |
||
|
Trạng thái hoạt động Status Indication |
LED |
LED |
LED |
||
|
Chế độ bảo vệ Modes of Protection |
L-G, L-N, N-G, L-L |
||||
|
Dòng cắt sét/mode Primary surge protection rating per mode |
100kA |
75kA |
50kA |
||
|
Dòng cắt sét N-E N – E protection |
200kA |
150kA |
100kA |
||
|
Bộ lọc EMI/RFI noise filter |
-45dB from 10kHz to 100MHz |
||||
|
Kiểu lắp đặt Method of Mounting |
Lắp đặt trên tường, trong tủ điện hoặc bảng điện Wall/ Panel mount |
||||
|
Nhiệt độ hoạt động Operating Temperatures |
Nhiệt độ: –40 to +75 °C, Ẩm độ: 0 – 95 % Temperatures: –40 to +75 °C; Humidity: 0 – 95 % |
||||
|
Tần số làm việc Operating Frequency |
50÷ 60 Hz |
||||
|
Phù hợp tiêu chuẩn Standards |
ANSI/UL1449 4th edition, CSA C22.2 No. 269.2-13,UL1283 |
||||
|
Vỏ hộp Enclosure material |
Thép dày, sơn tĩnh điện / NEMA 4 Metal enclosure, NEMA 4 |
||||
|
Kích thước (H x W x D)mm Demensions |
286 x 200 x 120 mm |
286 x 200 x 120 mm
|
286 x 200 x 120 mm |
||
|
Trọng lượng Weight |
4.3kg |
4.3kg |
4.3kg |
||
Công dụng chính của tủ cắt lọc sét 3 pha 300kA Prosurge
Dựa trên nguyên lý hoạt động (sử dụng linh kiện như MOV – Metal Oxide Varistor, GDT – Gas Discharge Tube, và bộ lọc thông thấp), tủ cắt lọc sét 3 pha 300kA mang lại các lợi ích sau:
| Công dụng | Mô tả chi tiết | Ứng dụng điển hình |
|---|---|---|
| Bảo vệ chống sét lan truyền và quá áp đột ngột | Cắt giảm biên độ xung sét lớn lên đến 300kA, triệt tiêu năng lượng sét đánh trực tiếp hoặc lan truyền qua lưới điện, ngăn chặn cháy nổ hoặc hỏng hóc thiết bị do thay đổi điện áp đột ngột. | Nhà máy công nghiệp, trạm biến áp, tòa nhà cao tầng. |
| Lọc nhiễu điện từ và xung cao tần (EMI/RFI) | Suy giảm nhiễu từ dây-đất, dây-dây, và các xung nhỏ từ hoạt động chuyển mạch, đảm bảo nguồn điện sạch, ổn định. | Hệ thống viễn thông, data center, camera giám sát. |
| Bảo vệ thiết bị điện tử nhạy cảm | Ngăn hư hỏng cho các thiết bị như TV, tủ lạnh, máy tính, máy móc công nghiệp bằng cách giới hạn điện áp lên đến mức an toàn (thấp hơn 1.5kV). | Hộ gia đình, văn phòng, thiết bị y tế. |
| Tăng tuổi thọ và ổn định hệ thống điện | Giảm thiểu gián đoạn sản xuất, tránh tổn thất kinh tế do hỏng hóc, và duy trì hoạt động liên tục của hệ thống. | Nhà xưởng, trung tâm dữ liệu, hệ thống năng lượng tái tạo. |
| Giám sát và báo hiệu trạng thái | Tích hợp đèn LED, bộ đếm sét và tiếp điểm báo từ xa để theo dõi sức khỏe thiết bị, phát hiện sớm hỏng hóc. | Các công trình yêu cầu an toàn cao như bệnh viện, kho dữ liệu. |
Lưu ý khi sử dụng tủ cắt lọc sét 3 pha 300kA Prosurge
- Lắp đặt: Nên lắp song song với nguồn điện (1 pha hoặc 3 pha), kết hợp với hệ thống chống sét trực tiếp (kim thu sét). Chọn loại phù hợp với công suất hệ thống (ví dụ: 300kA cho sơ cấp, 150kA cho thứ cấp).
- Tiêu chuẩn: Sản phẩm đạt UL1449, IEC 61643 để đảm bảo an toàn.
- Bảo dưỡng: Kiểm tra định kỳ đèn báo và thay thế module khi bị hỏng (thường 2-5 năm).
Tủ cắt lọc sét là thiết bị không thể thiếu để giảm thiểu rủi ro từ sét, đặc biệt ở khu vực hay có giông bão như Việt Nam. Nếu cần tư vấn cụ thể hoặc mua hàng, bạn có thể tham khảo tủ cắt lọc sét Prosurge từ nhà cung cấp uy tín công ty TNHH TMDV Kỹ thuật điện Hùng Dũng. Hotline: 0925 038 097
