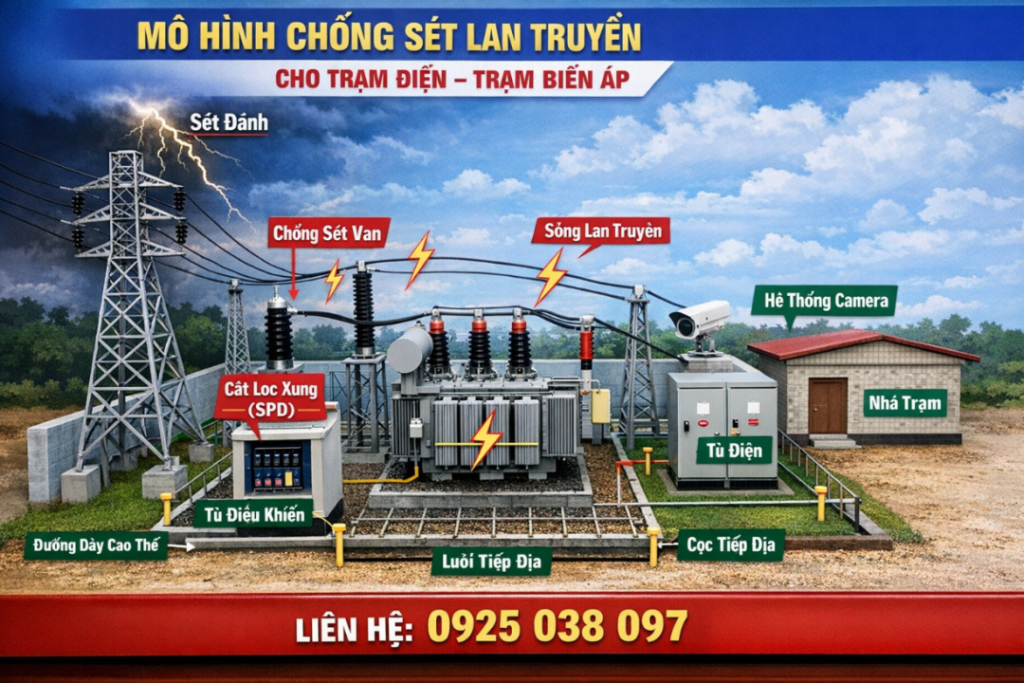

Chống sét lan truyền sơ cấp chống sét lan truyền và thứ cấp sau trạm biến áp là giải pháp bảo vệ hệ thống điện hạ thế theo nguyên lý đa tầng (Cascading Protection). Giải pháp này kết hợp hai lớp phòng thủ chuyên biệt nhằm triệt tiêu hoàn toàn các xung điện áp cao (quá áp đột biến) sinh ra do sét đánh trực tiếp, sét cảm ứng hoặc quá trình đóng cắt các thiết bị công suất lớn, bảo đảm an toàn tuyệt đối cho toàn bộ lưới điện và thiết bị đầu cuối phía sau trạm biến áp.
THIẾT BỊ CẮT SÉT SƠ CẤP SAU TRẠM BIẾN ÁP DÒNG CẮT SÉT limp=25KA/PHA, Imax=100kA. TYPE 1&2 3xG50/385- S+G50/255NPE PROSURGE
Loại IEC SPD Class I+II
Loại EN SPD Type 1+2
Định dạng bộ chống sét Có thể cắm vào
Điện áp hoạt động thường Un[V] 230/400
Điện áp hoạt động max liên tục(L-N) Uc[V] 385
Điện áp hoạt động max liên tục(N-PE) Uc[V] 255
Dòng thoát lớn nhất trên 1 pha Imax/phase[kA] 150
Dòng thoát bình thường trên 1 pha (L-N) In/phase[kA] 50
Dòng thoát bình thường (N-PE) In [kA] 100
Dòng xung sét đỉnh (10/350) Iimp (L-N) [kA] 50
Dòng xung sét đỉnh (10/350) Iimp (N-PE) [kA] 200
Mức điện áp bảo vệ(L-N) Up [kV] <=1.5
Mức điện áp bảo vệ(N-PE) <=1.5
Dòng chịu ngắn mạch Icc [kA] 25
Độ nhạy tA [ns] <=25
Dòng tiếp theo(N-PE) Ifi(A) 100
Vật liệu cách điện& lớp dễ cháy PA66 CT1 ; V-0
Hiển thị trạng thái bảo vệ Có
Ngắt kết nối bằng nhiệt động Có
Cơ chế bảo vệ quá nhiệt OCM
Sản phẩm theo tiêu chuẩn IEC 61643-11; EN 61643-11
THIẾT BỊ CẮT LỌC SÉT THÔNG MINH 3 PHA TVSS DÒNG CẮT SÉT Imax=160kA. ĐỘ NHẠY <=1ns.CÓ CÔNG NGHỆ MDS, IAD, BỘ LỌC EMI PSP347Y42M/T2FCTA PROSURGE
Mô đun chống sét 7
Điện áp hoạt động thường Un[V] 230/400
Điện áp hoạt động max liên tục MCOV[V] 320
Dòng thoát lớn nhất trên 1 pha Imax/phase[kA] 160
Dòng thoát bình thường trên 1 pha In/phase[kA] 20
Mức điện áp bảo vệ(L-N, L-G/N-G) VPR[V] 1000
Mức điện áp bảo vệ(L-L) 2000
Dòng chịu ngắn mạch SCCR[kA] 100
Độ nhạy tA [ns] <=1
Max cầu chỉ dự phòng 63A
Vật liệu & chống cháy PC; V-0
Bảo vệ IP66/NEMA 4
Công nghệ MDS Có
Công nghệ IAD Có, 100%-50%-0%
Hiển thị trạng thái bảo vệ Led Có
Bộ lọc EMI <= 40dB
Nhiệt độ hoạt động -40…70 [ºC]
Sản phẩm theo tiêu chuẩn IEC 61643-11; UL 1449 4th edition
THIẾT BỊ CẮT LỌC SÉT THÔNG MINH 3 PHA TVSS DÒNG CẮT SÉT Imax=80kA. ĐỘ NHẠY <=1ns. CÓ CÔNG NGHỆ BỘ LỌC EMI BẢO VỆ TỦ ĐIỆN TẦNG THỨ CẤP PSP347Y22M/T2FCTA PROSURGE
Mode bảo vệ 7
Điện áp hoạt động thường Un[V] 230/400
Điện áp hoạt động max liên tục MCOV[V] 320
Dòng thoát lớn nhất trên 1 pha Imax/phase[kA] 80
Dòng thoát bình thường trên 1 pha In/phase[kA] 10
Mức điện áp bảo vệ(L-N, L-G/N-G) VPR[V] 1000
Mức điện áp bảo vệ(L-L) 2000
Dòng chịu ngắn mạch SCCR[kA] 100
Độ nhạy tA [ns] <=1
Max cầu chỉ dự phòng 63A
Vật liệu & chống cháy PC; V-0
Bảo vệ IP66/NEMA 4
Công nghệ MDS Có
Công nghệ IAD Có, 100%-50%-0%
Hiển thị trạng thái bảo vệ Led Có
Bộ lọc EMI <= 40dB
Nhiệt độ hoạt động -40…70 [ºC]
Sản phẩm theo tiêu chuẩn IEC 61643-11; UL 1449 4th edition
THIẾT BỊ CẮT LỌC SÉT THÔNG MINH 1 PHA TVSS DÒNG CẮT SÉT Imax=40kA. ĐỘ NHẠY <=1ns. CÓ CÔNG NGHỆ MDS, IAD, BỘ LỌC EMI PSP347Y22M/T2FCTA PROSURGE
Mode bảo vệ 3
Điện áp hoạt động thường Un[V] 230
Điện áp hoạt động max liên tục MCOV[V] 320
Dòng thoát lớn nhất trên 1 pha Imax/phase[kA] 40
Dòng thoát bình thường trên 1 pha In/phase[kA] 10
Mức điện áp bảo vệ(L-N, L-G/N-G) VPR[V] 1000
Dòng chịu ngắn mạch SCCR[kA] 100
Độ nhạy tA [ns] <=1
Max cầu chỉ dự phòng 63A
Vật liệu & chống cháy PC; V-0
Bảo vệ IP66/NEMA 4
Công nghệ MDS Có
Công nghệ IAD Có, 100%-50%-0%
Hiển thị trạng thái bảo vệ Led Có
Bộ lọc EMI <= 40dB
Nhiệt độ hoạt động -40…70 [ºC]
Sản phẩm theo tiêu chuẩn IEC 61643-11; UL 1449 4th edition
