CB chống sét DC 2P 1000V 40kA LHD1-PV-1000 là thiết bị cần thiết cho hệ thống Solar điện mặt trời để bảo vệ inverter và tấm pin khỏi xung sét lan truyền. Việc lắp đặt cần đúng vị trí (giữa tấm pin và inverter), đúng cực tính, và nối đất chuẩn để đảm bảo an toàn

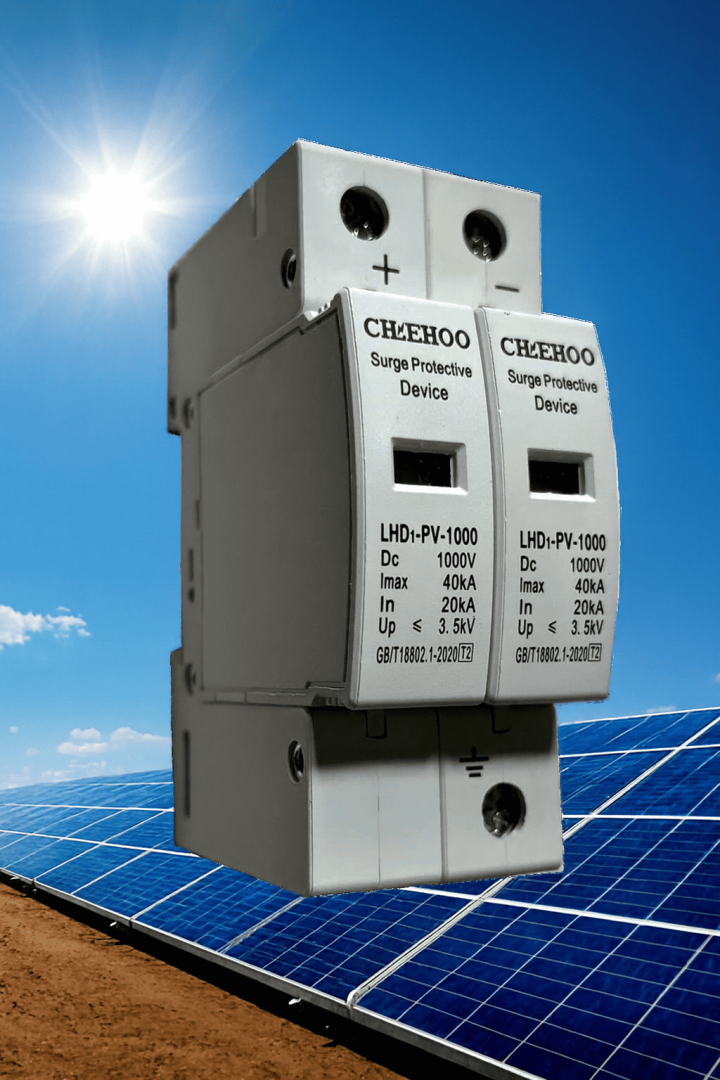

⚡ Giới thiệu về CB chống sét DC 2P 1000V 40kA (Mã hàng: LHD1-PV-1000)
- Điện áp định mức: 1000VDC, phù hợp cho hệ thống điện mặt trời công suất lớn.
- Khả năng cắt sét: dòng xả định mức 20kA, dòng cực đại 40kA.
- Thiết kế: 2P (dương và âm), nhỏ gọn, dễ lắp đặt.
- Mã sản phẩm: LHD1-PV-1000 – chuyên dụng cho hệ thống PV (Photovoltaic).
- Ứng dụng: bảo vệ inverter, tấm pin năng lượng mặt trời, dây dẫn DC khỏi quá áp do sét hoặc xung điện.
🔧 Cách lắp đặt CB chống sét DC 2P 1000V LHD1-PV-1000
- Xác định vị trí lắp đặt:
- Lắp giữa tấm pin năng lượng mặt trời và inverter (trên đường dây DC).
- Có thể lắp ở cả hai phía: gần tấm pin và gần inverter để tăng độ an toàn.
- Kết nối dây dẫn:
- Cực dương (+) của chống sét nối với cực dương của chuỗi pin.
- Cực âm (–) nối với cực âm của chuỗi pin.
- Đầu PE (nối đất) phải nối chắc chắn với hệ thống tiếp địa.
- Nguyên tắc nối đất:
- Dây tiếp địa càng ngắn càng tốt, tiết diện ≥ 16mm².
- Điện trở nối đất ≤ 10Ω để đảm bảo thoát xung sét hiệu quả.
- Kiểm tra và bảo trì:
- Sau khi lắp, kiểm tra bằng đồng hồ đo điện trở cách điện.
- Định kỳ kiểm tra tình trạng thiết bị, thay thế khi có dấu hiệu hỏng.
📊 Bảng tóm tắt thông số chính của CB chống sét DC 2P 1000V
| Thông số | Giá trị |
|---|---|
| Mã hàng | LHD1-PV-1000 |
| Điện áp định mức (Un) | 1000 VDC |
| Dòng xả định mức (In) | 20 kA |
| Dòng xả cực đại (Imax) | 40 kA |
| Số cực | 2P (dương và âm) |
| Ứng dụng | Hệ thống điện mặt trời, inverter |
