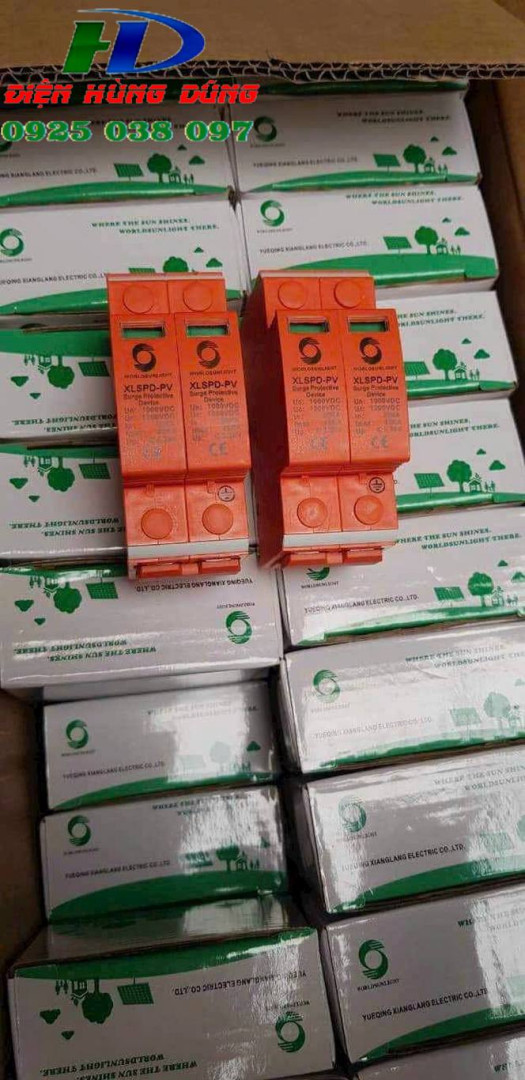

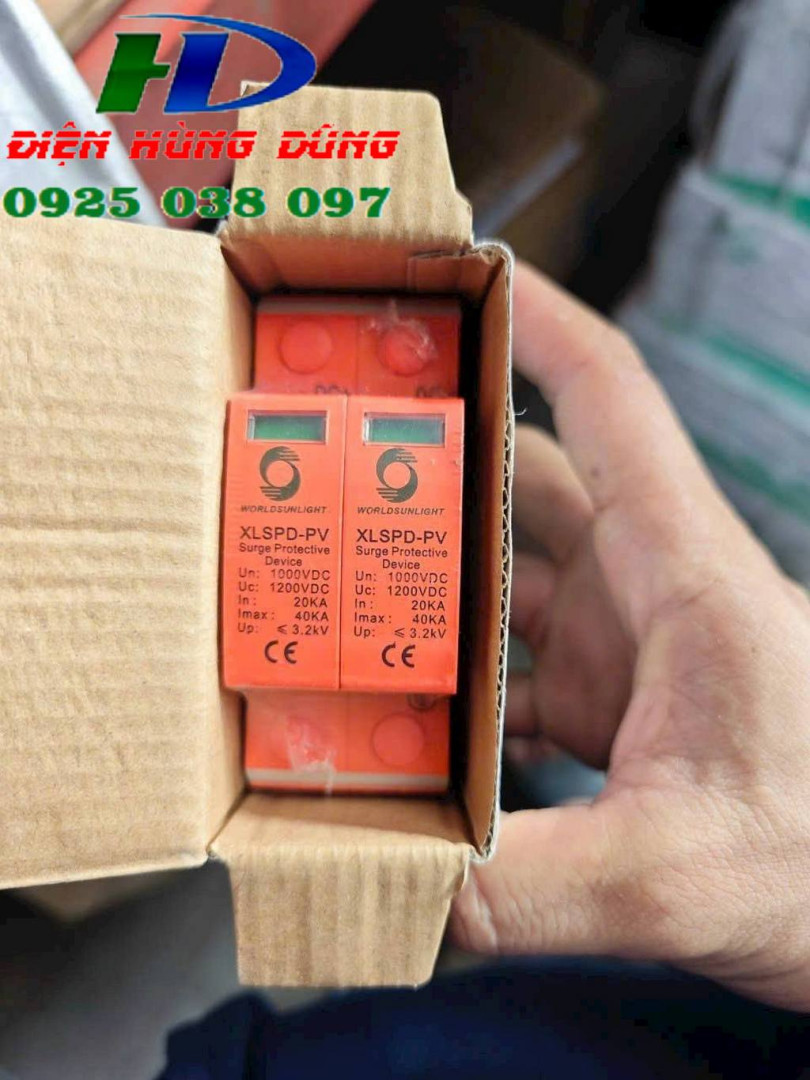

Cắt lọc sét DC 1000V 2P XLSPD-PV thường sử dụng dòng điện một chiều (DC) từ các tấm pin quang điện đến inverter hoặc bộ điều khiển sạc. Tuy nhiên, sét đánh trực tiếp hoặc gián tiếp (qua đường dây) có thể gây ra xung quá áp, dẫn đến hỏng hóc thiết bị như tấm pin, inverter, hoặc cháy nổ. Cắt lọc sét DC 1000V 2P XLSPD-PV (hay còn gọi là thiết bị chống sét lan truyền DC – SPD DC) là giải pháp bảo vệ bằng cách cắt đứt và lọc xung sét, dẫn dòng sét xuống hệ thống tiếp địa. Thiết bị này được lắp song song với mạch DC, thường trước inverter hoặc sau các chuỗi tấm pin.
Tại Sao Cần Cắt lọc sét DC 1000V 2P XLSPD-PV Trong Hệ Thống Solar?
- Rủi ro cao: Tấm pin và dây dẫn DC nằm ngoài trời, dễ bị sét đánh trực tiếp (gây cháy nổ) hoặc lan truyền (quá áp từ lưới điện AC hoặc đường dây). Hệ thống solar có tuổi thọ >25 năm, nên bảo vệ sét giúp tránh thiệt hại tài chính lớn.
- Lợi ích: Giảm downtime, bảo vệ linh kiện nhạy cảm, tuân thủ tiêu chuẩn IEC 61643-31 cho SPD DC. Ở Việt Nam, với mật độ sét cao (đặc biệt miền Bắc và miền Trung), việc lắp đặt là bắt buộc theo khuyến nghị của các nhà sản xuất như Prosurge (Mỹ) hoặc Feeo.
- Không lắp đặt: Có thể dẫn đến ngắn mạch, hỏng inverter (chi phí thay thế >50 triệu VND cho hệ thống trung bình).
Các Loại Cắt lọc sét DC 1000V 2P Phổ Biến
Dựa trên tiêu chuẩn, SPD DC được phân loại theo mức bảo vệ (Type 1 cho sét trực tiếp, Type 2 cho lan truyền). Dưới đây là bảng so sánh các loại phổ biến cho solar:
| Loại SPD DC | Mô tả | Ứng dụng | Dòng xả sét (kA) | Điện áp DC (V) | Giá tham khảo (VND) | Thương hiệu gợi ý |
|---|---|---|---|---|---|---|
| Type 1+2 (Kết hợp) | Bảo vệ sét trực tiếp và lan truyền, dùng cho khu vực sét mạnh. | Trước inverter ở hệ lớn (>10kWp). | 50-100kA/pha | 600-1000V | Liên hệ 0925 038 097 | Prosurge (Mỹ), LHD1-PV1000 (Chiehoo) |
| Type 2 | Chuyên lọc lan truyền, lắp sau Type 1. | Hệ hộ gia đình (3-10kWp), sau tấm pin. | 20-40kA | 600-1000V | Liên hệ 0925 038 097 | Feeo FSP-D40 (3P), LHD1-PV1000 (Chiehoo) |
| Tủ cắt lọc sét tích hợp | Kết hợp CB DC, lọc LC/EMI, đếm sét. | Toàn hệ thống, lắp ngoài trời. | 100-300kA | 1000V | Liên hệ 0925 038 097 | BSF200 (LPI Úc), Prosurge tủ 3 pha |
| CB chống sét DC | Aptomat DC kết hợp cắt sét. | Bảo vệ ngắn mạch + sét. | 10-20kA | 500-1000V | Liên hệ 0925 038 097 | MCB DC Solar |
Lưu ý: Chọn loại dựa trên dòng sét địa phương (kiểm tra bản đồ sét Việt Nam qua EVN). Điện trở tiếp địa phải <4Ω.
Hướng Dẫn Lắp Đặt thiết bị cắt lọc sét DC
- Vị trí:
- Lắp SPD DC giữa chuỗi tấm pin và inverter (song song với cực + và -).
- Nếu có kim thu sét, lắp Type 1 ở tầng sơ cấp; Type 2 ở thứ cấp.
- Kết nối dây tiếp địa (PE) xuống cọc tiếp địa (sử dụng cáp DC chuyên dụng 4-6mm²).
- Bước lắp:
- Tắt hệ thống DC trước khi lắp.
- Kết nối: Dây DC vào (từ pin) → SPD → Dây DC ra (đến inverter). Dây tiếp địa → Hệ thống grounding.
- Sử dụng đầu nối MC4 cho dây DC để chống nước.
- Kiểm tra đèn báo trạng thái (xanh: OK; đỏ: hỏng, thay ngay).
- Lưu ý an toàn:
- Sử dụng dây cáp DC solar TUV (chịu UV, -40°C đến +90°C, 4-6mm² cho dòng 30-55A).
- Kết hợp với chống sét AC cho phần inverter hòa lưới.
- Bảo dưỡng: Kiểm tra hàng năm, thay SPD sau 5-10 năm hoặc khi đèn báo lỗi.
Khuyến Nghị Sản Phẩm Tại Việt Nam (Cập Nhật 2025)
- Ngân sách thấp: Feeo FSP-D40 3P 1000V cho hộ gia đình.
- Chuyên nghiệp: Prosurge DC SPD Type 2 Mỹ.
